¿Por qué los ingenieros de agua prefieren las válvulas de mariposa para aplicaciones en estaciones de bombeo?

Ingrese a cualquier estación de bombeo de agua municipal y las verá: filas de válvulas que controlan el flujo de agua a través de enormes bombas, cabezales y líneas de descarga. Durante décadas, la válvula de compuerta fue la opción predeterminada para estos puntos críticos de aislamiento. Pero en los últimos veinte años se ha producido una revolución silenciosa. Los ingenieros hidráulicos han especificado cada vez más válvulas de mariposa para aplicaciones en estaciones de bombeo. La razón no es un solo factor sino una combinación de ventajas que hacen que elVálvula de mariposaespecialmente adecuado para las demandas de la infraestructura hídrica moderna. Desde el diseño compacto de oblea que ahorra espacio en galerías de válvulas abarrotadas hasta la operación de un cuarto de vuelta que permite un aislamiento rápido, la válvula de mariposa ha demostrado ser una solución confiable, eficiente y rentable.

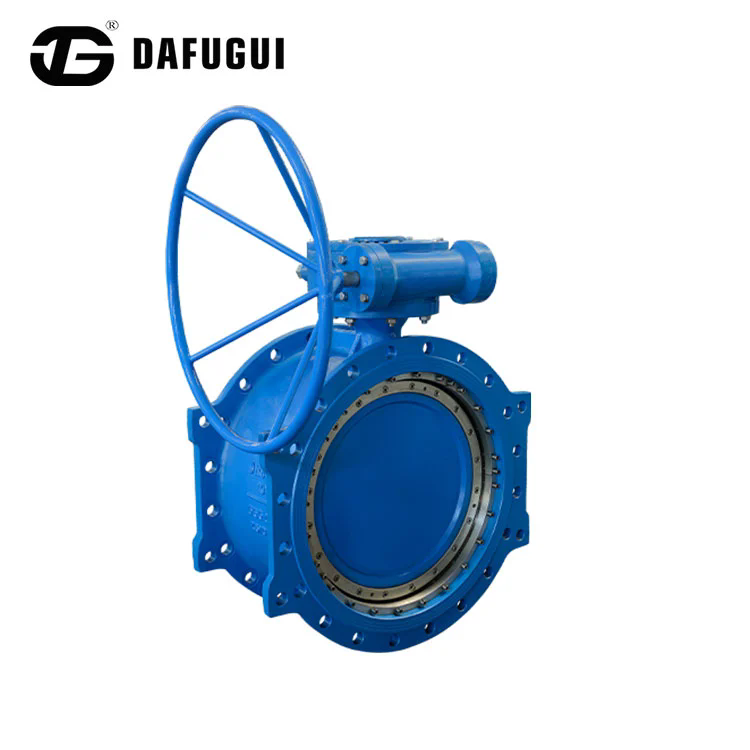

Una válvula de mariposa es una válvula de un cuarto de vuelta que utiliza un disco giratorio para controlar el flujo. El disco está montado sobre un eje y gira dentro del cuerpo de la válvula. Cuando el disco está perpendicular al flujo, la válvula está cerrada. Cuando está paralela al flujo, la válvula está abierta. El sello se crea mediante un asiento elastomérico que hace contacto con el borde del disco. Este diseño simple ofrece varias ventajas sobre otros tipos de válvulas: es compacto, liviano y requiere un torque de operación bajo. Puede operarse manualmente con volante o palanca, o automatizarse con un actuador eléctrico o neumático. Y proporciona un cierre hermético, lo cual es esencial para el aislamiento de la bomba. Este artículo examinará por qué los ingenieros hidráulicos prefieren las válvulas de mariposa para aplicaciones en estaciones de bombeo, cubriendo las ventajas técnicas, las especificaciones clave y las consideraciones prácticas que impulsan esta preferencia. También proporcionaremos especificaciones detalladas para nuestros productos de válvulas de mariposa de nuestra fábrica en Válvula de tubería Dafugui Co., Ltd.

Tabla de contenido

• 1. ¿Qué es una válvula de mariposa y cómo funciona?
• 2. ¿Por qué es importante el diseño compacto en las estaciones de bombeo?
• 3. ¿Cómo mejora el bajo par la operatividad y la automatización?
• 4. ¿Qué tecnologías de sellado garantizan un cierre hermético?
• 5. ¿Cómo se compara una válvula de mariposa con las válvulas de compuerta y de bola?
• 6. ¿Cuáles son las especificaciones clave de las válvulas de mariposa para estaciones de bombeo?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. ¿Qué es una válvula de mariposa y cómo funciona?

Una válvula de mariposa es una válvula de un cuarto de vuelta que regula el flujo mediante un disco circular montado en un eje central. El disco gira dentro del cuerpo de la válvula. En la posición cerrada, el disco es perpendicular a la trayectoria del flujo, bloqueando el paso del fluido. En la posición abierta, el disco está paralelo al flujo, lo que permite que el fluido pase con una resistencia mínima. El sello se crea mediante un asiento elastomérico que está adherido al cuerpo de la válvula (asiento elástico) o reemplazable (asiento de PTFE). El eje está conectado a un mecanismo operativo (una palanca, un volante o un actuador) que hace girar el disco. La válvula normalmente se instala entre dos bridas, de ahí el término diseño "wafer". También se puede arrastrar, lo que permite instalar la válvula en el extremo de una tubería sin brida aguas abajo.

El diseño de una válvula de mariposa ofrece varias ventajas inherentes para aplicaciones de estaciones de bombeo. La primera es su dimensión compacta cara a cara. Una válvula de mariposa ocupa mucho menos espacio que una válvula de compuerta del mismo diámetro. Esto es fundamental en las estaciones de bombeo, donde la galería de válvulas suele estar repleta de bombas, tuberías y otros equipos. El segundo es su reducido peso. Una válvula de mariposa es significativamente más liviana que una válvula de compuerta, lo que facilita la instalación y reduce la carga estructural en el sistema de tuberías. El tercero es su funcionamiento de cuarto de vuelta. El disco sólo gira 90 grados, lo que significa que la válvula se puede abrir o cerrar rápidamente. Esto es esencial para el aislamiento de emergencia y para los procedimientos de arranque y parada de la bomba. La siguiente tabla resume los componentes básicos de una válvula de mariposa.

EnVálvula de tubería Dafugui Co., Ltd., nuestra fábrica fabrica válvulas de mariposa para aplicaciones de estaciones de bombeo en una variedad de tamaños y configuraciones. Ofrecemos diseños de oblea y orejetas, asientos elásticos y de PTFE, y operadores manuales y automatizados. Nuestro equipo de ingeniería trabaja en estrecha colaboración con ingenieros de agua para seleccionar la válvula óptima para cada aplicación, garantizando un rendimiento confiable y una larga vida útil.

2. ¿Por qué es importante el diseño compacto en las estaciones de bombeo?

El diseño compacto de una válvula de mariposa es una de las razones más importantes de su popularidad en las estaciones de bombeo. Una estación de bombeo es un conjunto complejo de bombas, motores, tuberías, válvulas y controles. El espacio siempre es un bien escaso. La galería de válvulas debe proporcionar suficiente espacio para el acceso de mantenimiento, pero también debe ser lo más pequeña posible para reducir los costos de construcción. Una válvula de mariposa ocupa mucho menos espacio que una válvula de compuerta o una válvula de bola del mismo diámetro. Por ejemplo, una válvula de mariposa de 12 pulgadas (DN300) tiene una dimensión cara a cara de aproximadamente 78 mm, mientras que una válvula de compuerta del mismo tamaño tiene una dimensión cara a cara de aproximadamente 300 mm. Esto significa que una válvula de mariposa puede ahorrar más de 220 mm de espacio por válvula. En una estación de bombeo con docenas de válvulas, este ahorro de espacio es sustancial. La siguiente tabla compara las dimensiones cara a cara de las válvulas de mariposa y las válvulas de compuerta para tamaños comunes.

El ahorro de espacio que proporcionan las válvulas de mariposa se traduce directamente en ahorro de costes para la estación de bombeo. Una galería de válvulas más pequeña significa menos hormigón, menos acero estructural y menos terreno. También significa tramos de tubería más cortos, lo que reduce las pérdidas de presión y los costos de bombeo. En una gran estación de bombeo municipal, los ahorros pueden ser significativos. En nuestra fábrica, diseñamos nuestras válvulas de mariposa para que sean lo más compactas posible sin comprometer el rendimiento. Utilizamos análisis de elementos finitos (FEA) para optimizar la geometría del cuerpo y del disco para las características de resistencia y flujo. Nuestro objetivo es proporcionar una válvula que sea compacta y confiable.

3. ¿Cómo mejora el bajo par la operatividad y la automatización?

El bajo par de funcionamiento de una válvula de mariposa es otra ventaja clave para aplicaciones de estaciones de bombeo. El par es la fuerza necesaria para girar el eje de la válvula. En una válvula de compuerta, el torque es alto porque la compuerta debe levantarse contra el flujo y la fricción del empaque del vástago. En una válvula de mariposa, el torque es mucho menor porque el disco gira a través del flujo en lugar de contra él. El bajo par significa que la válvula se puede accionar manualmente con un pequeño volante o palanca, incluso para tamaños grandes. También significa que la válvula se puede automatizar con un actuador más pequeño y menos costoso. Esto es particularmente importante en las estaciones de bombeo, donde muchas válvulas están automatizadas para el control remoto y la optimización del proceso. La siguiente tabla compara el par de operación de las válvulas de mariposa y las válvulas de compuerta para tamaños comunes.

El bajo torque de la válvula de mariposa tiene varios beneficios prácticos. En primer lugar, hace que la operación manual sea más fácil y rápida. Un solo operador puede abrir o cerrar una válvula de mariposa grande con una simple palanca. En segundo lugar, reduce el tamaño y el coste del actuador. Un actuador más pequeño consume menos energía y requiere menos mantenimiento. En tercer lugar, reduce la tensión sobre el eje de la válvula y los cojinetes, extendiendo la vida útil de la válvula. En Dafugui, nuestra fábrica diseña nuestras válvulas de mariposa para un par de funcionamiento bajo. Utilizamos rodamientos de precisión y materiales de asiento de baja fricción para minimizar el torque. También ofrecemos una variedad de operadores, que incluyen palancas manuales, volantes, actuadores eléctricos y actuadores neumáticos, para adaptarse a diferentes requisitos de automatización.

4. ¿Qué tecnologías de sellado garantizan un cierre hermético?

El cierre hermético es esencial para aplicaciones de estaciones de bombeo. Cuando una bomba se aísla para mantenimiento, la válvula debe detener completamente el flujo de agua. Incluso una pequeña fuga puede provocar riesgos de seguridad, daños por agua e ineficiencia en el proceso. Por lo tanto, el sistema de sellado de una válvula de mariposa es una característica de diseño fundamental. La tecnología de sellado más común es el asiento elástico, que está hecho de un material elastomérico como EPDM o NBR. El asiento está adherido al cuerpo de la válvula y, cuando el disco se cierra, se comprime contra el asiento, creando un sello hermético. El material del asiento debe ser compatible con la química del agua y la temperatura de funcionamiento. Para temperaturas más altas o agua más agresiva, se puede utilizar un asiento de PTFE. La siguiente tabla resume las tecnologías de sellado utilizadas en nuestras válvulas de mariposa.

En nuestra fábrica, utilizamos únicamente materiales para asientos de alta calidad de proveedores acreditados. Probamos cada válvula para detectar fugas a la presión máxima de funcionamiento antes de enviarla. También ofrecemos una variedad de diseños de asientos, incluidos asientos adheridos y asientos reemplazables, para adaptarse a diferentes preferencias de mantenimiento. Nuestro objetivo es proporcionar una válvula de mariposa que proporcione un cierre confiable y sin burbujas durante toda su vida útil.

5. ¿Cómo se compara una válvula de mariposa con las válvulas de compuerta y de bola?

Al seleccionar una válvula para una aplicación de estación de bombeo, los ingenieros tienen varias opciones, incluidas válvulas de compuerta, válvulas de bola y válvulas de mariposa. Cada tipo tiene sus propias fortalezas y debilidades, y la elección depende de los requisitos específicos de la aplicación. La siguiente tabla compara las características clave de estos tipos de válvulas.

Como muestra la tabla, la válvula de mariposa ofrece la mejor combinación de compacidad, bajo peso, bajo torque y rentabilidad para aplicaciones de estaciones de bombeo. Si bien la válvula de compuerta tiene una caída de presión más baja cuando está completamente abierta, la caída de presión de la válvula de mariposa es aceptable para la mayoría de las aplicaciones de estaciones de bombeo, especialmente cuando la válvula tiene el tamaño adecuado. La válvula de bola ofrece un sellado excelente pero es más cara y voluminosa que la válvula de mariposa. En Dafugui Pipe Valve Co., Ltd., tenemos amplia experiencia en el suministro de válvulas de mariposa para estaciones de bombeo y podemos brindarle soporte técnico para ayudarlo a seleccionar la válvula adecuada para su aplicación.

6. ¿Cuáles son las especificaciones clave de las válvulas de mariposa para estaciones de bombeo?

Las especificaciones clave para una válvula de mariposa utilizada en aplicaciones de estaciones de bombeo incluyen el tamaño, la presión nominal, el material del cuerpo, el material del disco, el material del eje, el material del asiento, la conexión final y el tipo de operador. La siguiente tabla proporciona un resumen de las especificaciones típicas de nuestras válvulas de mariposa.

En nuestra fábrica, fabricamos válvulas de mariposa para cumplir con estas especificaciones y más. Podemos personalizar la válvula para adaptarla a los requisitos específicos del proyecto, incluidos materiales especiales, conexiones finales especiales y mecanismos operativos especiales. Nuestro equipo de ingeniería puede ayudar con el proceso de selección y proporcionar datos técnicos detallados para su proyecto.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la diferencia entre una válvula de mariposa tipo oblea y una de orejeta?

Respuesta: Una válvula de mariposa tipo wafer está diseñada para instalarse entre dos bridas. La válvula se mantiene en su lugar mediante los pernos de brida, que pasan a través del cuerpo de la válvula. Una válvula de mariposa de orejeta tiene inserciones roscadas en el cuerpo que permiten instalarla en el extremo de una tubería sin una brida aguas abajo. El diseño de orejeta es útil para servicios sin salida y para mantenimiento donde es necesario desconectar un lado de la válvula. En Dafugui Pipe Valve Co., Ltd., fabricamos válvulas de mariposa tipo oblea y de orejeta.

Pregunta 2: ¿Se puede utilizar una válvula de mariposa para control de flujo o solo para aislamiento?

Respuesta: Se puede utilizar una válvula de mariposa tanto para aislamiento como para control de flujo. Debido a que el disco gira a lo largo de la trayectoria del flujo, se puede colocar en ángulos intermedios para regular el caudal. Sin embargo, para un control de flujo preciso, es posible que se requiera una válvula de mariposa de control especialmente diseñada con un disco caracterizado. Para aplicaciones de estrangulación sencillas, suele ser suficiente una válvula de mariposa estándar. Nuestro equipo de ingeniería puede asesorarle sobre la mejor válvula para sus requisitos específicos de control de flujo.

Pregunta 3: ¿Cómo selecciono el material de asiento adecuado para mi estación de bombeo?

Respuesta: El material del asiento depende de la química del agua, la temperatura de funcionamiento y la vida útil requerida. EPDM es la opción estándar para agua potable y aguas residuales porque es resistente al agua, al vapor y a productos químicos suaves y tiene un amplio rango de temperaturas. NBR se utiliza cuando el agua puede contener aceite o combustible. El PTFE se utiliza para agua a alta temperatura o productos químicos agresivos. Viton se utiliza para las condiciones químicas y de temperatura más exigentes. Nuestro equipo técnico puede ayudarle a seleccionar el material de asiento adecuado para su aplicación.

Pregunta 4: ¿Con qué frecuencia se debe dar mantenimiento a una válvula de mariposa?

Respuesta: La frecuencia del mantenimiento depende de la aplicación y las condiciones de funcionamiento. Para las válvulas de estaciones de bombeo, recomendamos una inspección visual trimestral, una verificación operativa semestral y una revisión completa cada 3 a 5 años o después de un número específico de ciclos. La inspección debe incluir la búsqueda de fugas, la verificación del torque de operación y la inspección del desgaste del asiento. El mantenimiento regular garantiza un rendimiento confiable y una larga vida útil.

Pregunta 5: ¿Se puede automatizar una válvula de mariposa?

Respuesta: Sí, una válvula de mariposa se puede automatizar con un actuador eléctrico o neumático. Los actuadores eléctricos se utilizan comúnmente en estaciones de bombeo para control remoto e integración con el sistema SCADA de la planta. Los actuadores neumáticos se utilizan cuando hay aire comprimido disponible y se requiere un funcionamiento rápido. En nuestra fábrica, ofrecemos una gama de actuadores y podemos proporcionar conjuntos de válvulas completos con el actuador montado y probado.

8. Conclusión

Los ingenieros hidráulicos prefieren las válvulas de mariposa para aplicaciones en estaciones de bombeo porque ofrecen una combinación única de ventajas: diseño compacto, construcción liviana, bajo torque de operación, sellado hermético y rentabilidad. Estas ventajas se traducen en galerías de válvulas más pequeñas, menores costos de construcción, operación más sencilla y rendimiento confiable. En Dafugui Pipe Valve Co., Ltd., nuestra fábrica tiene la experiencia y el equipo para fabricar válvulas de mariposa que cumplen con los requisitos más exigentes de las aplicaciones de estaciones de bombeo. Utilizamos materiales de alta calidad, procesos de fabricación de precisión y pruebas rigurosas para garantizar que cada válvula que producimos ofrezca un rendimiento confiable y una larga vida útil.

Ya sea que esté diseñando una nueva estación de bombeo, actualizando una instalación existente o manteniendo un sistema de agua industrial, lo invitamos a comunicarse con nuestro equipo técnico para analizar sus requisitos. Podemos proporcionar especificaciones detalladas del producto, asistencia en la selección de materiales y soporte para la aplicación. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para proyectos de infraestructura hídrica en todo el mundo.

Póngase en contacto con Dafugui Pipe Valve Co., Ltd. hoypara analizar sus requisitos de válvulas de mariposa y descubrir cómo nuestras válvulas pueden mejorar la eficiencia y confiabilidad de su estación de bombeo.
