¿Por qué las bridas de tubería roscadas S32760 de alta salinidad de la planta desalinizadora sobresalen en las líneas químicas y de salmuera SWRO?

El desafío de la corrosión en los sistemas de ósmosis inversa de agua de mar

Las plantas de ósmosis inversa de agua de mar operan en uno de los entornos fluidos más exigentes del planeta. Las altas concentraciones de cloruro, las temperaturas elevadas, el oxígeno disuelto y la turbulencia continua inducida por la bomba se combinan para atacar los componentes metálicos de las tuberías desde múltiples direcciones. En las instalaciones SWRO, el cabezal de rechazo de salmuera y las líneas de tratamiento químico son particularmente vulnerables porque transportan soluciones salinas concentradas y productos químicos de tratamiento residuales a presión elevada.

Los aceros inoxidables estándar, como el 316L o incluso el 904L, pueden sufrir picaduras, corrosión por grietas y grietas por corrosión bajo tensión cuando se exponen a salmuera caliente y de alta salinidad durante períodos prolongados. La falla de una conexión de brida única puede provocar paradas no planificadas, pérdida de producto y reparaciones costosas. Por esta razón, los ingenieros de especificaciones buscan cada vez más aceros inoxidables súper dúplex para uniones de tuberías SWRO críticas.

Ataque de cloruro y erosión por velocidad

Los iones de cloruro son el principal impulsor de la corrosión localizada en los sistemas de agua de mar. Penetran películas pasivas de óxido en superficies metálicas e inician picaduras en puntos débiles, particularmente en grietas donde la renovación de oxígeno está restringida. Las conexiones roscadas crean grietas naturales en la zona de conexión de la rosca, lo que hace que la selección del material sea especialmente importante.

Al mismo tiempo, las bombas de alimentación de ósmosis inversa de alta presión generan un flujo turbulento que puede erosionar las capas protectoras de la superficie. La combinación de ataque químico y desgaste mecánico acelera la pérdida de metal. Por lo tanto, un material de tubería debe ofrecer una alta resistencia al cloruro y una dureza mecánica suficiente para resistir la erosión por velocidad.

Ventajas materiales del acero súper dúplex UNS S32760

UNS S32760, a menudo denominado F55 o 1.4501, es un acero inoxidable súper dúplex que equilibra las fases austenítica y ferrítica para lograr una alta resistencia y una resistencia a la corrosión excepcional. Su química está optimizada específicamente para entornos que contienen cloruro, lo que lo convierte en un fuerte candidato para tuberías de plantas desalinizadoras.

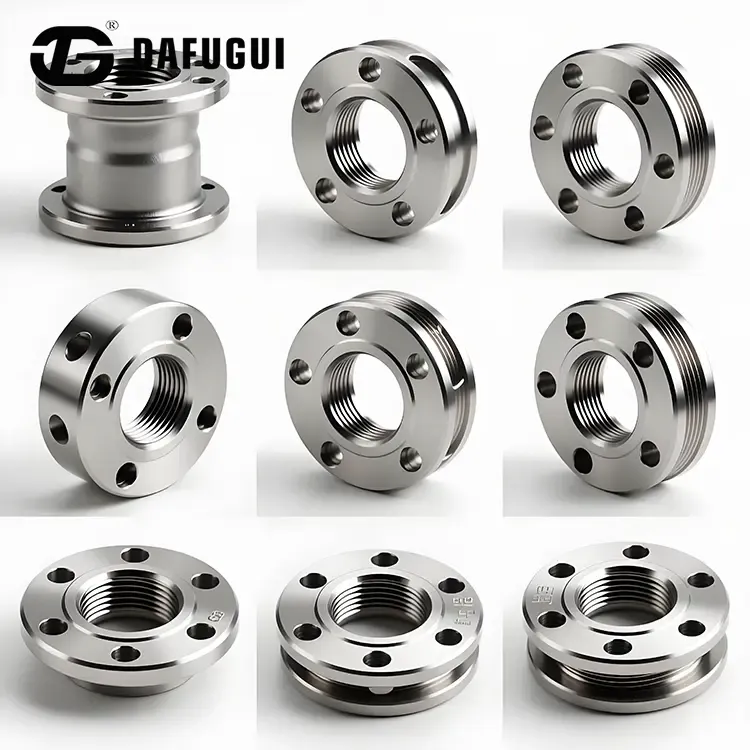

Para instalaciones SWRO,Bridas de tubería roscadas de alta salinidad S32760 de planta desalinizadoraestán especificados para cabezales de rechazo de salmuera de alta presión y líneas de tratamiento químico. Al eliminar las zonas de soldadura térmica, estas bridas F55 atornilladas mantienen una integridad uniforme de la aleación en todos los sistemas de colectores y patines de ósmosis inversa.

Química optimizada para el manejo de salmuera

La composición de la aleación de UNS S32760 incluye cromo entre 24% y 26%, molibdeno entre 3% y 4% y nitrógeno entre 0,2% y 0,3%. Las adiciones deliberadas de cobre entre 0,5% y 1,0% y tungsteno entre 0,5% y 1,0% mejoran aún más la resistencia a la salmuera de cloruro. En comparación con los grados estándar 316L o 904L, esta química proporciona un mayor número equivalente de resistencia a las picaduras y un mejor rendimiento en ambientes de agua de mar caliente.

• Alto contenido de cromo y molibdeno:Soporta una película pasiva estable en medios ricos en cloruro.
• Aleación de nitrógeno:Mejora la resistencia a la corrosión por picaduras y grietas al tiempo que aumenta la resistencia.
• Adiciones de cobre y tungsteno:Mejore el rendimiento en salmueras de alta salinidad y reduzca la susceptibilidad a ataques localizados.
• Microestructura dúplex equilibrada:Ofrece alta resistencia mecánica con buena tenacidad.

Estructura de material uniforme sin zonas de soldadura

Las uniones soldadas introducen ciclos térmicos que pueden alterar la microestructura de los aceros súper dúplex y crear zonas localizadas de resistencia a la corrosión reducida. Las bridas roscadas evitan este problema por completo. Debido a que la conexión es mecánica, la estructura de la aleación permanece consistente en todo el cuerpo de la brida y el área de la rosca. Esta uniformidad es una razón clave por la que las bridas roscadas S32760 se prefieren en sistemas de colectores y patines de ósmosis inversa donde la confiabilidad es crítica.

Diseño de bridas roscadas y estándares dimensionales

Las bridas para tuberías roscadas proporcionan un método práctico para conectar tuberías con bridas sin soldadura. El cuerpo de la brida contiene un orificio roscado que acepta un tubo con roscas externas coincidentes. Cuando la tubería se atornilla a la brida, el conjunto crea una junta mecánica que se puede desmontar para mantenimiento o reconfiguración del sistema.

ElBridas de tubería roscadas de alta salinidad S32760 de planta desalinizadoraUtilice acero súper dúplex UNS S32760 para el cuerpo y la forma de la rosca, lo que permite que la misma aleación resistente a la corrosión sirva tanto para la brida como para el tubo de conexión. Esto evita desajustes galvánicos y simplifica la trazabilidad del material en todo el sistema de tuberías.

Los estándares dimensionales enumerados anteriormente garantizan que las bridas encajen correctamente con tuberías y equipos estándar en plantas desalinizadoras. Las clases de presión desde Clase 150# hasta Clase 2500# cubren el rango de presiones operativas que se encuentran en las líneas de alimentación SWRO, rechazo de salmuera y dosificación de productos químicos.

Tipos de roscas y consideraciones de sellado

Las conexiones roscadas dependen del compromiso entre las roscas macho y hembra para crear una unión hermética. Las roscas NPT utilizan una forma cónica que comprime las roscas a medida que se acoplan, mientras que las roscas BSPT siguen un principio similar según ISO 7-1. También hay roscas métricas disponibles para requisitos específicos del proyecto. Una lubricación adecuada de la rosca y un par de apriete controlado son esenciales para lograr un sellado confiable sin dañar los flancos de la rosca.

Rendimiento en cabezales de rechazo de salmuera a alta presión

Los cabezales de rechazo de salmuera en las plantas SWRO operan a alta presión y transportan soluciones salinas concentradas que pueden exceder la salinidad del agua de mar cruda. Las tuberías deben contener estos fluidos sin fugas y al mismo tiempo resistir tanto la corrosión interna como el ataque atmosférico externo en ambientes costeros.

ElBridas de tubería roscadas de alta salinidad S32760 de planta desalinizadoraestán diseñados para estas condiciones de trabajo. La aleación súper dúplex resiste las picaduras de cloruro y la corrosión por grietas, mientras que la microestructura forjada proporciona dureza mecánica que ayuda a mitigar la erosión de la superficie bajo flujo turbulento. El diseño roscado elimina las zonas afectadas por el calor de la soldadura que podrían convertirse en sitios preferenciales de corrosión.

Pruebas de presión hidrostática y auditorías dimensionales

Cada lote de producción se somete a pruebas hidrostáticas de carcasa a 1,5 veces la clasificación nominal de diseño. Esto verifica la contención mecánica e identifica cualquier defecto de fabricación antes del envío. La consistencia dimensional se verifica utilizando máquinas de medición de coordenadas digitales, con parámetros críticos como el espesor de la brida, los círculos de paso de los orificios de los pernos y el paso de la rosca auditados según el estándar aplicable.

Resistencia a la corrosión intergranular

La corrosión intergranular puede ocurrir en aceros inoxidables cuando los carburos de cromo precipitan en los límites de los granos durante el procesamiento térmico. Las bridas S32760 se evalúan según ASTM A262 Práctica E para confirmar la resistencia al ataque químico intergranular. Esta prueba proporciona confianza adicional para el servicio a largo plazo en medios de salmuera agresivos.

Mejores prácticas de instalación y mantenimiento

Una instalación correcta prolonga la vida útil de las bridas súper dúplex roscadas y evita fugas en la conexión. Las siguientes prácticas se aplican a la mayoría de los sistemas de tuberías SWRO.

• Inspección de hilo:Verifique que las roscas macho y hembra no tengan daños, residuos o defectos de fabricación antes del ensamblaje.
• Limpiar las superficies de sellado:Retire el aceite, la suciedad y las costras de sal de las roscas y las caras de las bridas.
• Lubricante compatible:Aplique un lubricante adecuado para acero inoxidable súper dúplex y los medios de proceso.
• Maquillaje controlado:Apriete la conexión según el par recomendado para evitar sobrecargar las roscas.
• Alineación de bridas:Asegúrese de que las bridas coincidentes estén paralelas y que los orificios de los pernos estén alineados sin forzar.
• Control de fugas:Presurice el sistema gradualmente e inspeccione la junta roscada para detectar fugas o filtraciones.

Al instalarBridas de tubería roscadas de alta salinidad S32760 de planta desalinizadora, los equipos de mantenimiento deben registrar el torque de instalación y la fecha de cada junta. Esta información respalda la inspección posterior y ayuda a identificar las conexiones que pueden requerir volver a apretarse después de ciclos térmicos o fluctuaciones de presión.

Inspección y reensamblaje de rutina

Las conexiones roscadas permiten un desmontaje mecánico sencillo durante la limpieza programada del filtro o el reemplazo de membrana. A diferencia de las uniones soldadas, se pueden desenroscar y volver a ensamblar sin cortar los carretes de tubería. Durante el reensamblaje, inspeccione las roscas en busca de irritación o corrosión y reemplace cualquier componente dañado.

Inspección de rutina deBridas de tubería roscadas de alta salinidad S32760 de planta desalinizadorase centra en el estado de la rosca, el estado de la cara de la brida y los signos de fuga. La deposición de costras de sal en las superficies externas debe eliminarse para evitar la corrosión en las grietas debajo de los depósitos. Si se observan picaduras o grietas, la brida afectada debe reemplazarse con un componente nuevo de la misma aleación.

Verificación de calidad y producción en fábrica.

Fabricado porDafugui, estas bridas se producen en talleres dedicados a accesorios y bridas equipados con máquinas CNC multieje y de conformado en frío especializadas. Las líneas de producción son capaces de manejar requisitos de suministro de gran volumen para proyectos municipales de desalinización y al mismo tiempo mantener la consistencia dimensional en grandes envíos.

La gestión de calidad sigue los marcos ISO 9001 y CE. Los certificados de prueba de materiales según EN 10204 3.1 se suministran con números de calor estampados en los bordes de las bridas, lo que proporciona una trazabilidad completa desde la materia prima hasta el componente terminado.

Líneas dedicadas de accesorios y bridas

La fábrica opera células de producción separadas para bridas roscadas y accesorios de tubería a juego. Esta disposición permite al fabricante suministrar paquetes de tuberías completos que incluyen codos, tes, reductores y válvulas en aleaciones súper dúplex. Para los constructores de plataformas de desalinización, una única fuente para múltiples componentes simplifica la adquisición y garantiza la compatibilidad de materiales en todo el conjunto de tuberías.

Información de suministro y entrega

• Cantidad mínima de pedido:1 pieza, soporte para plantas piloto y reparaciones de sistemas.
• Plazo de entrega estándar:De 15 a 30 días, con opciones de transporte aéreo para una respuesta urgente de la planta.
• Términos comerciales:EXW, FOB y CIF según Incoterms 2020.
• Paquete de trazabilidad:Certificados de prueba de materiales EN 10204 3.1 con números de calor.
