¿Cómo protege una junta de expansión de fuelle los sistemas de tuberías de la expansión térmica, la vibración y el estrés mecánico?

Las tuberías en instalaciones petroquímicas, eléctricas y metalúrgicas enfrentan constantemente expansión térmica, contracción, vibración y deformación mecánica. Sin una compensación adecuada, estas fuerzas pueden provocar fugas, grietas por fatiga y fallas prematuras del equipo. ElJunta de expansión de fuelledeDafuguiAbsorbe desplazamientos axiales, laterales, angulares y combinados mediante la deformación elástica de fuelles de acero inoxidable. Con un rango de temperatura de -235 °C a +450 °C y una resistencia a la presión de hasta 32 MPa, este componente ofrece un rendimiento confiable en los entornos industriales más exigentes. Este artículo examina su principio de funcionamiento, ventajas clave, tipos principales, guía de instalación y el soporte del fabricante que hace de Dafugui un proveedor confiable.

El papel de las juntas de expansión en la seguridad de las tuberías industriales

Todo sistema de tuberías industriales sufre cambios dimensionales debido a fluctuaciones de temperatura, vibraciones de equipos y asentamientos estructurales. Si no se adaptan estos movimientos, la tensión resultante puede transferirse a los anclajes, las boquillas y los equipos conectados, lo que provocará fallas prematuras. Una junta de dilatación de fuelle actúa como un elemento flexible que absorbe estos movimientos, protegiendo todo el sistema y alargando su vida útil.

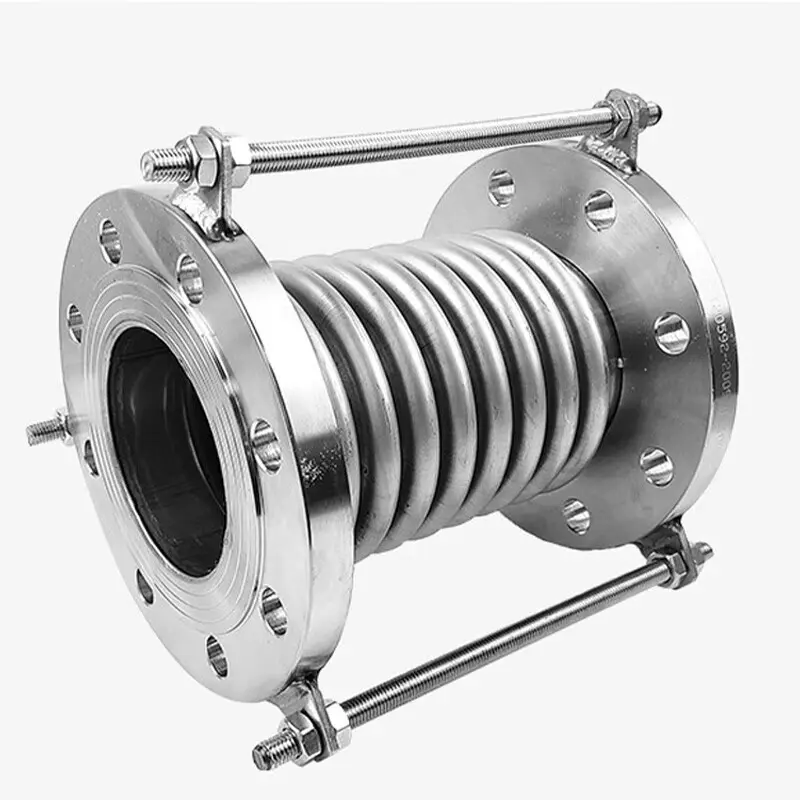

Dafugui, con sede en Wenzhou, Zhejiang, fabricaJuntas de expansión de fuelleque combinan un fuelle de acero inoxidable corrugado con tubos finales, bridas y otros accesorios. La deformación elástica de los fuelles convierte la tensión de desplazamiento de la tubería en movimiento controlado, reduciendo la carga sobre los soportes fijos y evitando fugas en conexiones críticas. Esto hace que la junta de expansión sea un componente esencial en refinerías, plantas de energía, instalaciones de procesamiento químico y operaciones metalúrgicas.

Principio de funcionamiento y diseño funcional

El principio de funcionamiento básico de la junta de expansión de fuelle es sencillo pero muy eficaz. Cuando una tubería se expande o contrae debido a cambios de temperatura, el fuelle corrugado se comprime o se extiende en consecuencia, absorbiendo el desplazamiento sin transferir tensión a la estructura circundante. El mismo mecanismo absorbe los movimientos laterales y angulares provocados por vibraciones mecánicas o desalineaciones de la instalación.

El fuelle en sí es el elemento de trabajo principal, fabricado en acero inoxidable para brindar resistencia a la corrosión y durabilidad. Los tubos finales y las bridas proporcionan los puntos de conexión, mientras que los manguitos internos guían el flujo y protegen los fuelles de la exposición directa al medio. Los métodos de conexión incluyen tipos bridados y soldados, lo que permite integrar la junta en una amplia gama de configuraciones de tuberías.

Más allá de la compensación de desplazamiento, la junta de expansión de fuelle también proporciona resistencia a la presión, sellado, resistencia a la temperatura, resistencia al impacto, amortiguación de vibraciones y reducción de ruido, lo que la convierte en un componente multifuncional en los sistemas de tuberías modernos.

Ventajas clave

La siguiente tabla resume las principales ventajas delJunta de expansión de fuelledeDafugui.

Tipos principales y orientación de selección

Las juntas de dilatación de fuelle se clasifican principalmente según su modo de compensación. Comprender estos tipos ayuda a los ingenieros a seleccionar el componente adecuado para cada aplicación:

• Tipo axial– Absorbe principalmente el desplazamiento axial a lo largo del eje de la tubería, comúnmente utilizado en tramos rectos sujetos a crecimiento térmico.

• Tipo lateral– Absorbe principalmente el desplazamiento lateral perpendicular al eje de la tubería, adecuado para disposiciones de tuberías desplazadas.

• Tipo angular– Absorbe principalmente el desplazamiento angular, a menudo utilizado en pares para adaptarse a los cambios de dirección.

• Tipos de presión equilibrada– Diseñado para minimizar las fuerzas de reacción generadas por la presión interna, reduciendo la carga sobre anclajes y soportes.

• Configuraciones combinadas– Diseñado a medida para manejar múltiples modos de desplazamiento simultáneamente.

Según el material, las juntas de dilatación se dividen en tipos metálicos y no metálicos.Dafuguiproporciona recomendaciones de tipos basadas en los patrones de desplazamiento específicos, la presión de operación, la temperatura y el medio de cada sistema de tuberías.

Mejores prácticas de instalación

La instalación adecuada es fundamental para garantizar que la junta de expansión funcione según lo diseñado y alcance su vida útil esperada. Se deben observar las siguientes pautas:

• Inspección previa a la instalación– Verificar el modelo, las especificaciones y la configuración de la tubería para confirmar el cumplimiento de los requisitos de diseño.

• Confirmación de dirección– Para compensadores con camisas internas, asegúrese de que la dirección de la camisa esté alineada con la dirección del flujo del medio.

• Sin ajuste forzado– No utilizar la deformación del compensador para corregir desviaciones en la instalación de la tubería, ya que esto afecta el funcionamiento y la vida útil.

• Proteger los fuelles– Evite que las salpicaduras de soldadura entren en contacto con la superficie del fuelle y evite daños mecánicos durante la instalación.

• Quitar dispositivos de posicionamiento– Retire los dispositivos de posicionamiento auxiliares utilizados para el transporte una vez finalizada la instalación de la tubería.

• Prueba hidrostática– Reforzar los soportes fijos de las tuberías en los extremos de las tuberías donde se instalan los compensadores durante las pruebas de presión.

• libre circulación– Asegúrese de que todos los componentes móviles no estén restringidos por estructuras externas.

Selección y personalización de materiales

La elección del material del fuelle depende del medio, la temperatura y las condiciones de corrosión. Las opciones comunes incluyen:

• Acero inoxidable 304– Adecuado para condiciones generales con resistencia a la corrosión moderada.

• Acero inoxidable 316L– Ofrece una mejor resistencia a la corrosión para ambientes químicos y marinos.

• Acero inoxidable 321– Proporciona una resistencia mejorada a altas temperaturas para tuberías de vapor.

DafuguiTambién ofrece personalización no estándar, incluidos diámetros especiales, aleaciones a base de níquel y requisitos específicos de presión y temperatura. Los clientes pueden proporcionar parámetros operativos y el equipo técnico desarrollará una solución personalizada. Esta flexibilidad garantiza que la junta de expansión cumpla con las demandas exactas de cada instalación, ya sea en petróleo y gas, procesamiento químico, gestión de agua o infraestructura industrial pesada.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre las juntas de expansión de fuelle y las juntas de expansión de manguito?

R: Las juntas de expansión de fuelle absorben el desplazamiento mediante la deformación elástica del fuelle, ofreciendo una gran capacidad de compensación, buen sellado e idoneidad para desplazamiento multidireccional. Las juntas de expansión de manguito absorben el desplazamiento axial mediante el deslizamiento del manguito, con una estructura más simple pero que requiere un mantenimiento regular. Los tipos de fuelle son los más utilizados en condiciones generales.

P2: ¿Cómo selecciono el material de fuelle adecuado para mi aplicación?

R: La selección depende del medio y la temperatura. SS304 se adapta a las condiciones generales; SS316L ofrece una mejor resistencia a la corrosión para ambientes químicos y marinos; SS321 proporciona un rendimiento mejorado a alta temperatura para líneas de vapor. Dafugui puede recomendar el grado apropiado según sus parámetros operativos.

P3: ¿La junta de expansión de fuelle requiere mantenimiento regular?

R: Sí. Se recomienda una inspección periódica para comprobar la superficie del fuelle en busca de grietas, corrosión o daños mecánicos; verificar que los pernos de las bridas estén apretados; y para confirmar que los dispositivos de límite estén colocados correctamente. Si se encuentra una deformación o daño significativo, la unidad debe reemplazarse de inmediato.

P4: ¿Dafugui admite juntas de expansión personalizadas?

R: Sí. Se encuentra disponible personalización no estándar, incluidos diámetros no estándar, materiales especiales y requisitos específicos de presión y temperatura. Proporcione los parámetros operativos para una solución personalizada.

P5: ¿Cuáles son los plazos de entrega y las condiciones de pago estándar?

R: El plazo de entrega estándar es de 15 a 30 días para artículos estándar y de 35 a 45 días para producción personalizada. Las condiciones de pago incluyen T/T y L/C a la vista, con condiciones comerciales de EXW, FOB y CIF (Incoterms 2020).

P6: ¿Hay muestras gratuitas disponibles?

R: Sí, se ofrecen muestras estándar gratuitas para tamaños estándar y materiales comunes como SS304 y SS316/316L. Se aplican tarifas de muestra para tamaños grandes o aleaciones especiales. Se proporcionan repuestos estándar según los requisitos del cliente.

Conclusión

ElJunta de expansión de fuelle deDafugui Ofrece una compensación confiable para la expansión térmica, la vibración y la deformación mecánica en sistemas de tuberías exigentes. Con absorción de desplazamiento multidireccional, un amplio rango de temperatura, capacidad de alta presión y opciones de conexión flexibles, protege los equipos y extiende la vida útil en aplicaciones petroquímicas, energéticas y metalúrgicas. Respaldado por más de 15 años de experiencia en fabricación, capacidades de personalización y documentación de calidad integral, Dafugui ofrece una solución confiable para ingenieros y equipos de adquisiciones. Para analizar los requisitos de su tubería o solicitar una recomendación técnica,contacta al equipo de Dafugui hoy– estamos listos para apoyar su proyecto desde la selección hasta la entrega.
