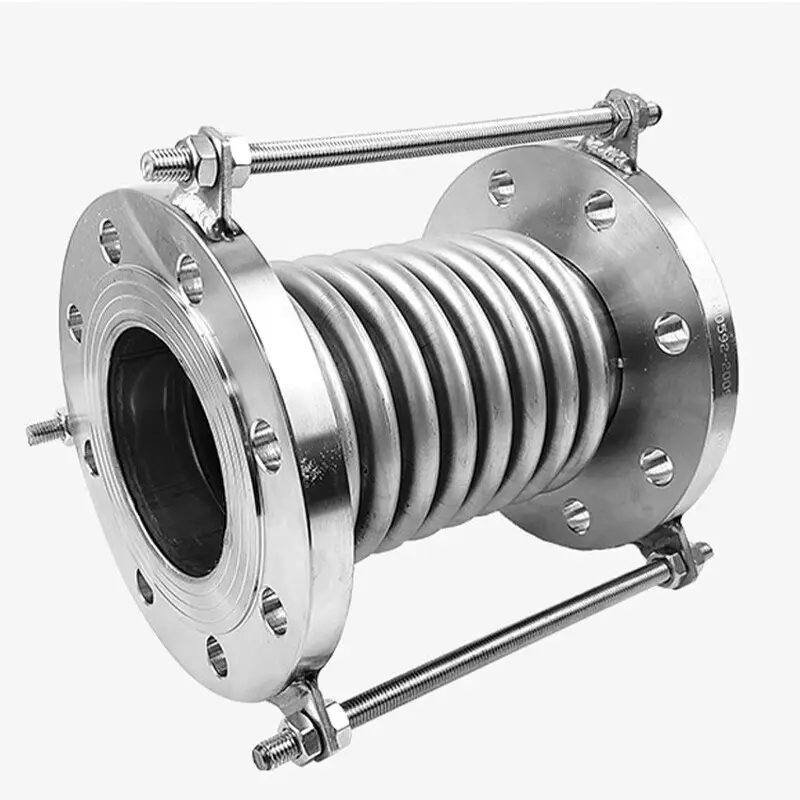

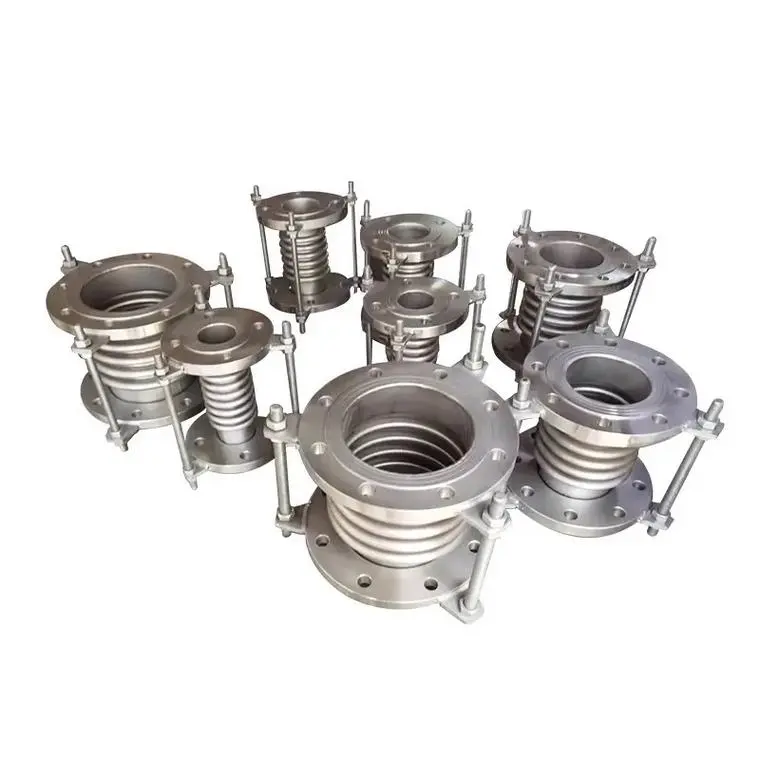

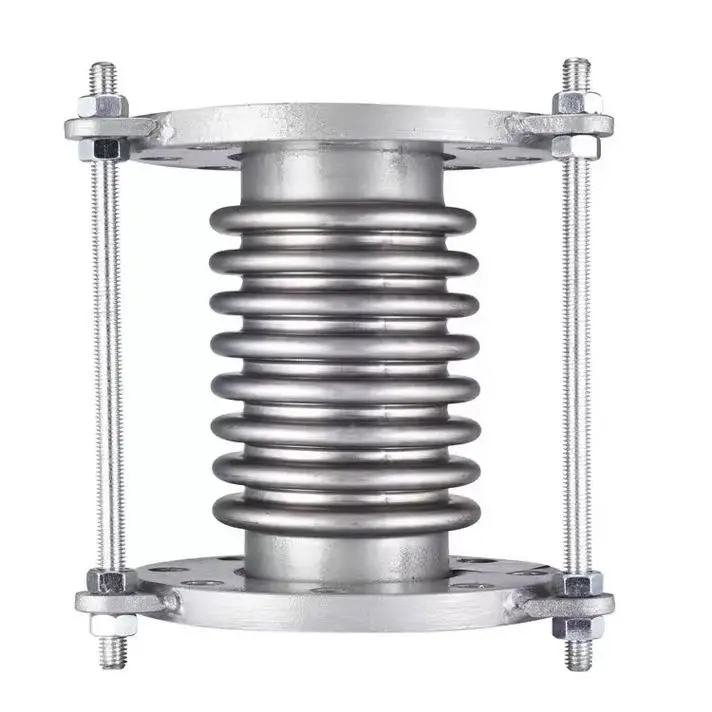

Junta de expansión de fuelle

La junta de expansión de fuelle, también conocida como junta de expansión, es un elemento de compensación que utiliza la deformación elástica de los fuelles para compensar el desplazamiento térmico de la tubería, la deformación mecánica y absorber la vibración. Consiste en un fuelle (un elemento elástico) como cuerpo de trabajo principal, junto con tubos finales, soportes, bridas, conductos y otros accesorios. Los métodos de conexión incluyen tipos bridados y soldados.

Principio de funcionamiento

El principio de funcionamiento central de la junta de expansión de fuelle es utilizar la deformación elástica de los fuelles para absorber y compensar los desplazamientos axiales, angulares, laterales y combinados causados ​​por la deformación térmica, la deformación mecánica y diversas vibraciones mecánicas en las tuberías.

Cuando las tuberías se expanden o contraen debido a cambios de temperatura, el fuelle se deforma a través de su estructura corrugada única, convirtiendo la tensión de desplazamiento de la tubería en energía de deformación elástica de los fuelles, reduciendo así la tensión de deformación de la tubería y extendiendo la vida útil de la tubería. Además, la junta de expansión de fuelle ofrece múltiples funciones que incluyen resistencia a la presión, sellado, resistencia a la corrosión, resistencia a la temperatura, resistencia al impacto, amortiguación de vibraciones y reducción de ruido.

Ventajas clave

Tipos principales

Las juntas de expansión de fuelle se clasifican principalmente en tres categorías según el modo de compensación:

Tipo axial:Absorbe principalmente el desplazamiento axial

Tipo Lateral:Absorbe principalmente el desplazamiento lateral

Tipo angular:Absorbe principalmente el desplazamiento angular

También están disponibles tipos con presión equilibrada y varias configuraciones de compensación combinada. Según el material, se pueden dividir en tipos metálicos y no metálicos. Dafugui puede proporcionar recomendaciones de tipo correspondientes basadas en los patrones de desplazamiento específicos y las condiciones operativas de su sistema de tuberías.

Guía de instalación

1. Inspección previa a la instalación:Verifique el modelo, las especificaciones y la configuración de la tubería para garantizar el cumplimiento de los requisitos de diseño.
2. Confirmación de dirección:Para compensadores con camisas internas, asegúrese de que la dirección de la camisa esté alineada con la dirección del flujo medio.
3. Sin ajuste forzado:No utilice la deformación del compensador para ajustar las desviaciones de la instalación de la tubería, ya que esto afecta el funcionamiento normal y la vida útil.
4. Proteger los fuelles:Evite que las salpicaduras de soldadura entren en contacto con la superficie del fuelle y evite daños mecánicos durante la instalación.
5. Retire los dispositivos de posicionamiento:Retire los dispositivos de posicionamiento auxiliares utilizados para el transporte una vez completada la instalación de la tubería.
6. Pruebas hidrostáticas:Reforzar los soportes fijos de las tuberías en los extremos de las tuberías donde se instalan los compensadores durante las pruebas hidrostáticas.
7. Partes móviles:Todos los componentes móviles no deben estar restringidos por estructuras externas.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre las juntas de expansión de fuelle y las juntas de expansión de manguito? ¿Cómo elegir?

R: Las juntas de expansión de fuelle absorben el desplazamiento mediante la deformación elástica de los fuelles, ofreciendo una gran capacidad de compensación, buen sellado e idoneidad para desplazamiento multidireccional. Las juntas de expansión de manguito absorben el desplazamiento axial mediante el deslizamiento del manguito, con una estructura más simple pero que requiere un mantenimiento regular. Las juntas de dilatación de fuelle se utilizan más ampliamente en condiciones generales. La selección debe basarse en el tipo de desplazamiento, la presión de trabajo y la temperatura; El equipo técnico de Dafugui puede ayudar con el tallaje.

P2: ¿Cómo seleccionar el material de los fuelles para las juntas de expansión?

R: Los materiales comunes incluyen acero inoxidable 304, 316L, 321, etc. El 304 es adecuado para condiciones generales; 316L ofrece una mejor resistencia a la corrosión para entornos químicos y marinos; 321 proporciona una mejor resistencia a altas temperaturas para tuberías de vapor. Dafugui puede recomendar materiales apropiados según el tipo de medio y las condiciones de temperatura.

P3: ¿La junta de expansión de fuelle requiere mantenimiento regular? ¿Qué se debe comprobar?

R: Sí. Se recomienda una inspección periódica: comprobar la superficie del fuelle en busca de grietas, corrosión o daños mecánicos; verifique que los pernos de conexión de la brida no estén flojos; Verifique que los dispositivos de límite estén correctamente posicionados. Si se encuentran daños o deformaciones importantes en los fuelles, reemplácelos de inmediato para evitar accidentes en las tuberías.

P4: ¿Dafugui admite la personalización de juntas de expansión de fuelle?

R: Sí. Ofrecemos servicios de personalización no estándar, incluidos diámetros no estándar, materiales especiales (por ejemplo, aleaciones a base de níquel), requisitos especiales de presión de trabajo y temperatura. Proporcione sus parámetros operativos y nuestro equipo técnico desarrollará una solución personalizada.
