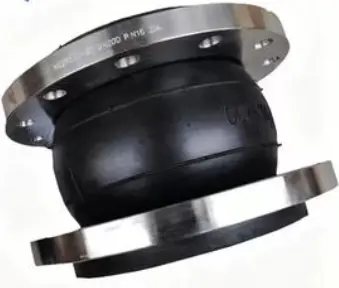

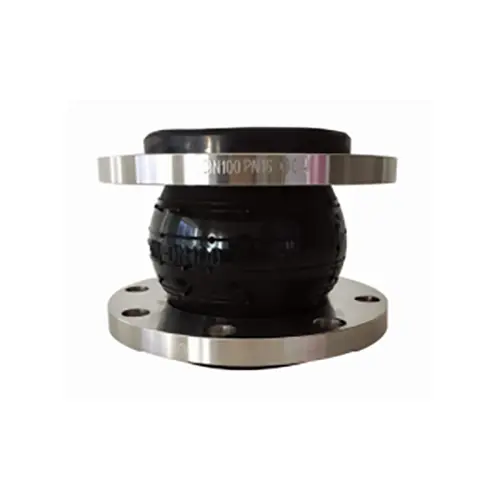

Junta de expansión de caucho de una sola esfera

La junta de expansión de caucho de una sola esfera (también conocida como junta de caucho de una sola esfera flexible o aislador de vibraciones) es un conector flexible de tubería altamente elástico. El producto consta de un cuerpo de esfera de caucho (capa interior de caucho, refuerzo de tela de cordón de nailon, capa exterior de caucho) combinado con bridas metálicas sueltas, moldeadas mediante vulcanización a alta temperatura y alta presión. Los productos cumplen estrictamente con los estándares GB/T 26121, con múltiples inspecciones de calidad desde las materias primas hasta los productos terminados, presentando alta densidad interna y deformación elástica significativa. Los materiales de las esferas incluyen NR, NBR, EPDM, CR, FKM, etc., y ofrecen resistencia al calor, ácidos, álcalis, corrosión y aceite. Los materiales de las bridas incluyen acero al carbono Q235 o acero inoxidable 304/316L.

Dos funciones principales: compensación de desplazamiento + amortiguación de vibraciones

La junta de expansión de caucho de una sola esfera cumple dos funciones principales durante la operación:

En primer lugar, la compensación por desplazamiento. Cuando las tuberías experimentan expansión/contracción térmica debido a cambios de temperatura o desplazamiento debido a la vibración del equipo, la esfera de caucho sufre una deformación elástica a través de su estructura curva única, convirtiendo la tensión de desplazamiento de la tubería en energía de deformación elástica, absorbiendo efectivamente los desplazamientos axiales, laterales y angulares y reduciendo la tensión de la tubería.

En segundo lugar, amortiguación de vibraciones y reducción de ruido. El caucho, como mal conductor, bloquea eficazmente la transmisión de vibraciones y ruido en las tuberías, protegiendo bombas, válvulas y otros equipos contra daños por vibración y reduciendo al mismo tiempo el ruido transmitido por las estructuras.

Aplicaciones

Ampliamente utilizado en suministro y drenaje de agua, agua circulante, HVAC, protección contra incendios, fabricación de papel, productos farmacéuticos, químicos, marinos, eléctricos y otros sistemas de tuberías. Especialmente indicado para:

• Conexiones de succión/descarga de la bomba: absorben la vibración de la bomba para proteger el equipo aguas abajo
• Curvas de tubería --- compensación de desviaciones de instalación y desplazamiento térmico
• Sistemas de protección contra incendios: conexión de bombas contra incendios a tuberías, absorción de fluctuaciones de presión
• Sistemas de agua de circulación de refrigeración --- agua de alimentación de centrales térmicas y circulación de refrigeración
• Tuberías con cambios frecuentes de temperatura: absorben eficazmente los desplazamientos térmicos repetidos

Los medios adecuados incluyen: aire, aire comprimido, agua, agua de mar, agua caliente, aceite, ácidos débiles, álcalis débiles, etc.

Guía de selección de materiales

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre esfera simple y esfera doble? ¿Cómo elegir?

R: La esfera única tiene una estructura más simple, un tamaño más pequeño y un costo más bajo, adecuada para compensación de desplazamiento general y amortiguación de vibraciones. La doble esfera ofrece una mayor compensación y una mejor amortiguación, adecuada para grandes desplazamientos o vibraciones severas. Una sola esfera es suficiente para las condiciones generales; Dafugui puede ayudar con la selección.

P2: ¿Cómo seleccionar material de caucho según el medio?

A: Agua/aire → NR; Petróleo → NBR; Ácidos/álcalis/exterior → EPDM; Alta temperatura/corrosivo → FKM. Dafugui puede proporcionar recomendaciones profesionales basadas en sus condiciones operativas.

P3: ¿Cuánto dura el producto? ¿Cuándo reemplazar?

R: 3-5 años en condiciones normales. Reemplácela si se encuentran grietas, envejecimiento, abultamientos o fugas continuas en la superficie de la esfera. Dafugui proporciona piezas de repuesto originales.
