Junta de expansión de acero de doble brida

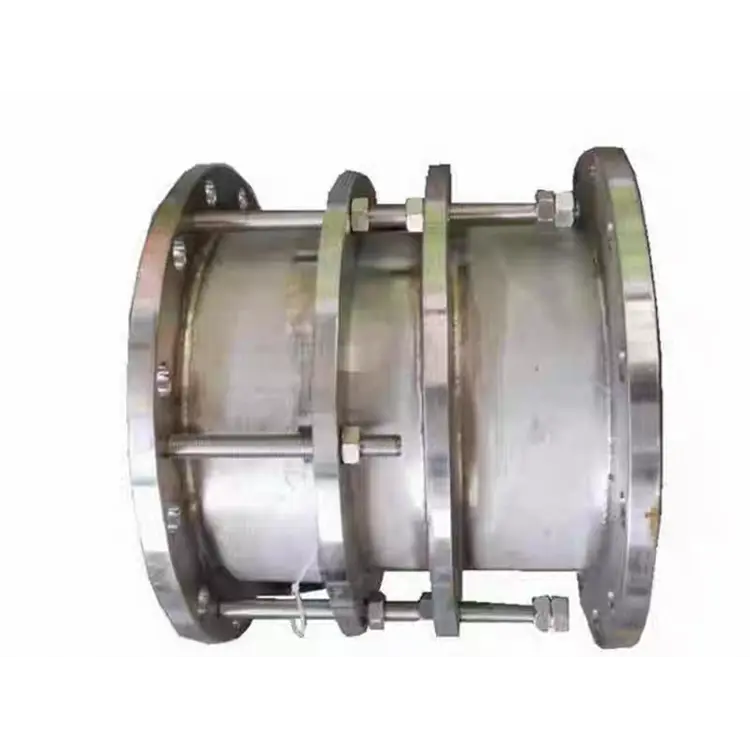

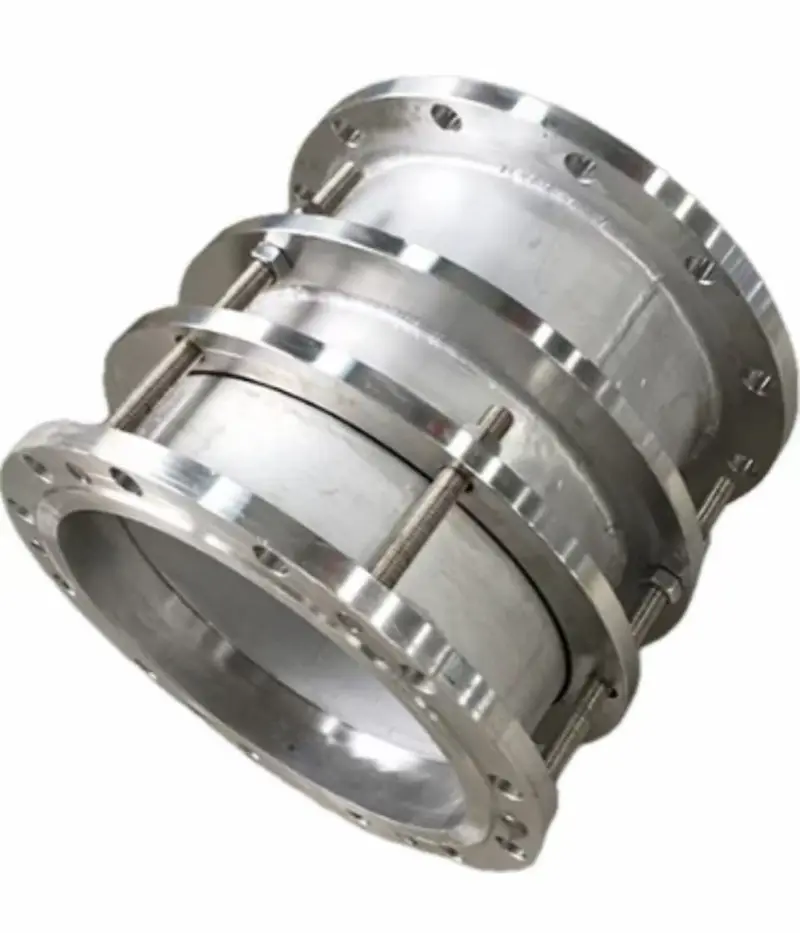

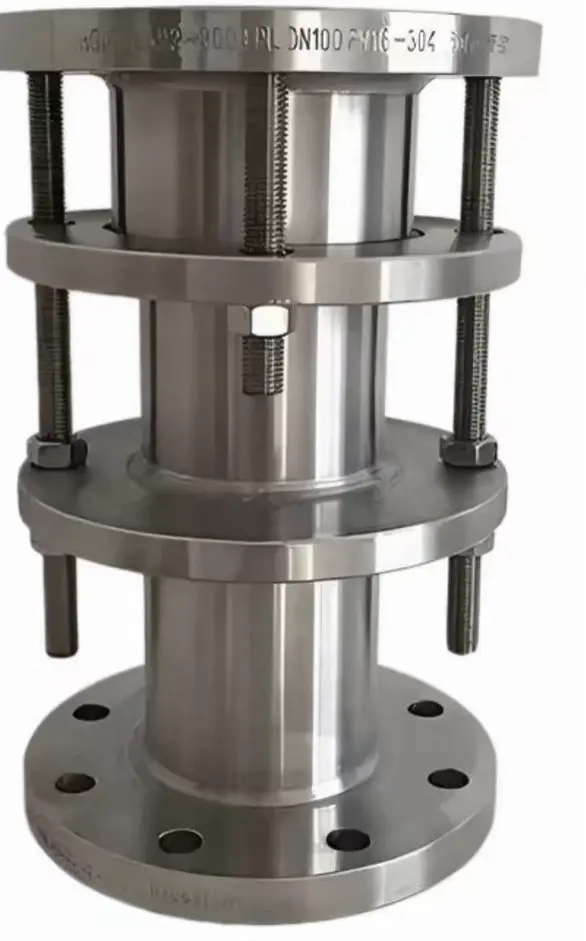

La junta de expansión de acero de doble brida (también conocida como tipo VSSJA-2/B2F) consta de cuerpo, anillo de sellado, casquillo, tubo telescópico y tuercas limitadoras. El producto incorpora un dispositivo de límite en base a la estructura de expansión suelta, bloqueado con doble tuerca en el punto de máxima expansión. La tubería se expande y contrae libremente dentro del rango permitido; una vez superado el límite, se activa la limitación rígida.

Dafugui, ubicada en Wenzhou, Zhejiang, está equipada con avanzadas instalaciones de mecanizado CNC y un estricto sistema de control de calidad. Desde la entrada de la materia prima hasta el envío del producto terminado, cada proceso se somete a una rigurosa inspección. Los materiales se pueden seleccionar entre acero al carbono Q235, hierro dúctil QT400-15, acero inoxidable 316 o acero fundido según las condiciones de funcionamiento, lo que garantiza un rendimiento excelente en diversos entornos.

Estructura de alta resistencia, durabilidad duradera

El cuerpo totalmente de acero y el diseño de tubería telescópica ofrecen alta resistencia a la tracción y a la compresión. En comparación con las juntas de goma, las juntas de expansión de acero funcionan de manera más estable en condiciones de alta temperatura, alta presión y medios corrosivos, con una vida útil más larga, particularmente adecuadas para tuberías de vapor y sistemas industriales de circulación de agua.

Limitación precisa, protección de seguridad

El dispositivo de límite de doble tuerca se bloquea con precisión en el punto de máxima expansión. La junta funciona libremente durante condiciones normales, pero una vez que el desplazamiento de la tubería excede el límite, la limitación rígida se activa inmediatamente para evitar que se salga o se dañe, evitando fugas en la tubería y fallas del equipo causadas por un desplazamiento excesivo.

Especificaciones técnicas

Guía de instalación

1. Preinstalación:Afloje los pernos del prensaestopas y extienda el producto hasta la longitud de instalación.
2. Conectar bridas:Ajuste la longitud de la conexión entre ambos extremos y las bridas de la tubería, asegurando una alineación adecuada.
3. Apretar los pernos:Apriete los pernos del prensaestopas de manera uniforme y diagonal en secuencia para evitar una compresión desigual
4. Ajustar limitación:Ajuste las tuercas de límite a la posición de diseño para bloquear la cantidad de expansión.
5. Instalación aérea:Para aplicaciones aéreas, se deben instalar soportes fijos adecuados en ambos extremos.

Preguntas frecuentes

P1: ¿La junta de expansión de acero de doble brida y la junta de expansión limitada de doble brida son el mismo producto?

R: Son esencialmente la misma categoría de producto, ambos diseñados para compensar el desplazamiento de la tubería con protección límite. Diferentes fabricantes pueden utilizar diferentes convenciones de nomenclatura. El modelo VSSJA-2 (B2F) de Dafugui cubre ambos. Simplemente confirme que el estándar, el diámetro, la presión y el material cumplan con sus condiciones de operación.

P2: ¿Cuál es la diferencia entre las juntas de dilatación de acero y las juntas de goma? ¿Cómo elegir?

R: Las juntas de expansión de acero cuentan con una estructura totalmente metálica con mayor resistencia a la temperatura (hasta 250 ℃) y mayor capacidad de presión (hasta 2,5 MPa), adecuadas para vapor, agua a alta temperatura y medios corrosivos. Las juntas de goma ofrecen una mejor amortiguación de vibraciones y reducción de ruido, adecuadas para condiciones normales de temperatura y baja presión. Si su tubería opera a temperaturas más altas o con medios corrosivos, se recomiendan juntas de expansión de acero.

P3: ¿Dafugui admite la exportación? ¿A qué mercados atiende?

R: Sí. Dafugui se encuentra en Wenzhou, Zhejiang. Contamos con experiencia madura en logística y embalaje de exportación para garantizar la seguridad del producto durante el transporte de larga distancia.

P4: ¿Se pueden personalizar tamaños no estándar o materiales especiales?

R: Sí. Dafugui admite servicios de personalización no estándar, incluidos diámetros no estándar (más allá del rango DN50-DN3000), materiales especiales (por ejemplo, acero inoxidable 316L completo, acero inoxidable dúplex) y presiones de trabajo especiales. Proporcione sus parámetros operativos y nuestro equipo técnico desarrollará una solución personalizada.
