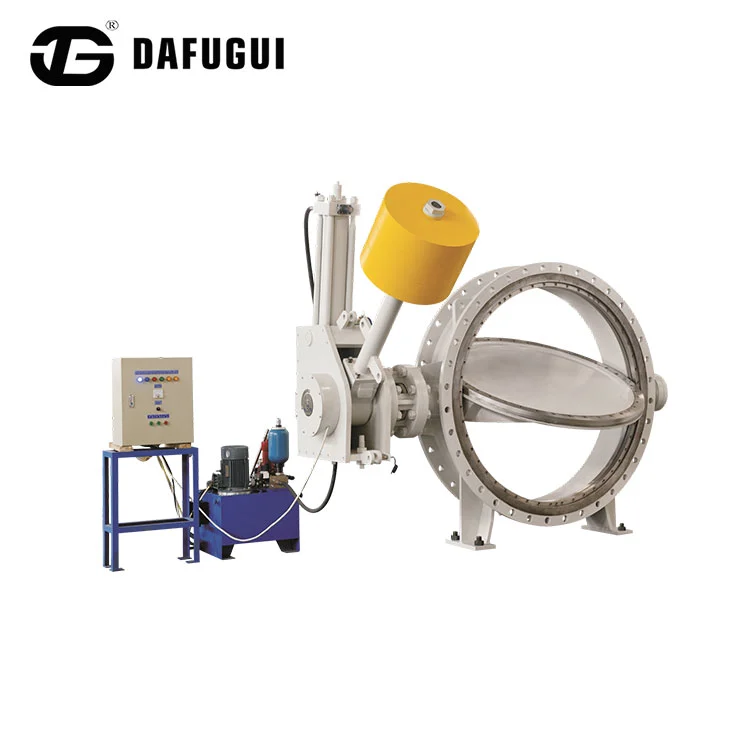

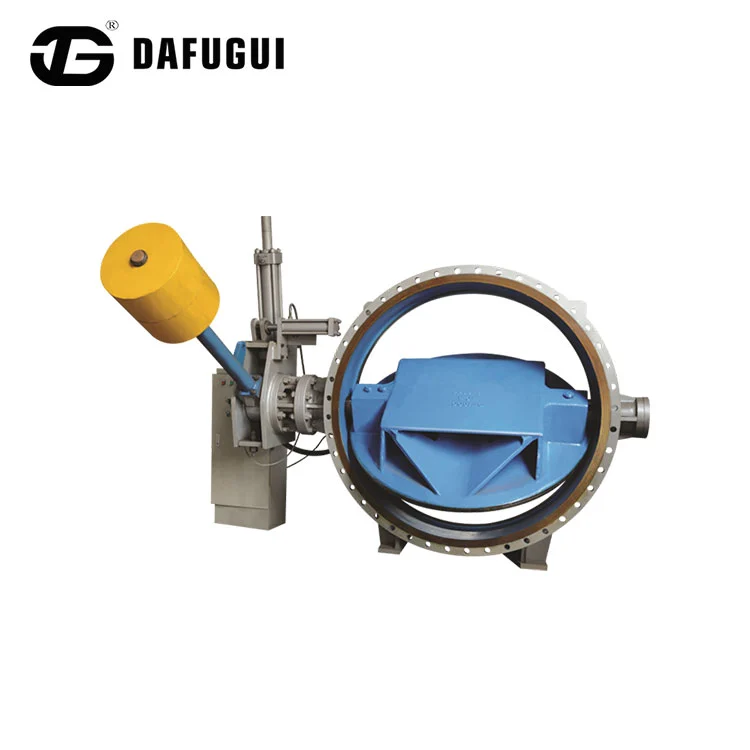

Válvula de mariposa de retención de control hidráulico

Los productos de Dafugui se venden en muchos países y regiones de todo el mundo, abarcando mercados de Asia, Europa y América. Entre ellas, la válvula de mariposa de retención de control hidráulico utiliza la energía potencial de un martillo de gravedad o la energía comprimida de un acumulador como fuente de energía para el cierre de la válvula. Actualmente es uno de los dispositivos de control de tuberías más avanzados en el país y en el extranjero. Cuando está en funcionamiento, la válvula de mariposa de retención de control hidráulico trabaja en conjunto con el host de la tubería y, de acuerdo con el principio del proceso de transición hidráulica, logra un cierre confiable de la tubería a través de un programa de apertura y cierre preestablecido, eliminando efectivamente el golpe de ariete en la tubería y desempeñando un papel en la protección de la seguridad del sistema de tuberías.

Parámetros del producto

Principio de funcionamiento

1. Mecanismo de accionamiento

La energía potencial del contrapeso proporciona la potencia para cerrar la válvula. Después de que arranca la bomba de aceite, el aceite presurizado impulsa el pistón en el cilindro de aceite. El pistón y la palanca trabajan juntos para levantar el contrapeso, completando la apertura de la válvula.

2. Control de apertura de válvula

Funcionamiento de la bomba centrífuga: Apertura retardada de la válvula después del arranque de la bomba.

Funcionamiento de la bomba de flujo axial: la bomba y la válvula arrancan sincrónicamente o la válvula se abre parcialmente primero.

Funcionamiento de la turbina hidráulica: Predespresurización de la válvula de bypass, apertura de la válvula principal, arranque de la turbina.

3. Sistema de retención de presión

Mantención automática de la presión al abrir la válvula; Rango de presión del acumulador: 20-32MPa. Reabastecimiento automático de presión de la bomba de aceite cuando la presión se reduce al umbral de baja presión.

4. Control de cierre de válvula

La energía potencial del contrapeso impulsa el cierre escalonado de la válvula:

Etapa de cierre rápido: Corta el 70% del flujo de agua.

Etapa de cierre lento: El 30% restante cierra lentamente. La amortiguación de dos etapas elimina el golpe de ariete.

5. Operación de emergencia

—poskytujú pokročilé riešenia FRP Profile Epoxy navrhnuté tak, aby spĺňali náročné globálne normy a potreby špecializovaných aplikácií.

Objetivo

La válvula de mariposa de retención de control hidráulico está diseñada para instalarse en la salida de la bomba en tuberías de medio agua, funcionando como válvula de cierre y válvula de retención. Su tiempo de cierre y velocidad son ajustables para eliminar o reducir los efectos del golpe de ariete y evitar el reflujo del medio de trabajo.

Características y ventajas

1. La válvula de mariposa de retención de control hidráulico se acciona y cierra hidráulicamente mediante la energía potencial del contrapeso, lo que proporciona un rendimiento operativo excelente y confiable.

2. Instalada aguas abajo de la bomba, la válvula de mariposa de retención de control hidráulico se puede utilizar como válvula de compuerta/mariposa o como válvula de retención. Su coeficiente de resistencia al flujo es sólo el 30% del de las válvulas mencionadas anteriormente, lo que supone un importante ahorro energético.

3. El contrapeso está equipado con un dispositivo de bloqueo. Cuando la válvula de mariposa de retención del control hidráulico alcanza la posición especificada, el brazo del contrapeso debe bloquearse mediante un pasador de bloqueo para evitar que el contrapeso caiga hacia atrás y cierre la válvula.

4. El actuador hidráulico está equipado con un acumulador para almacenar aceite presurizado para compensar la presión en caso de fuga.
