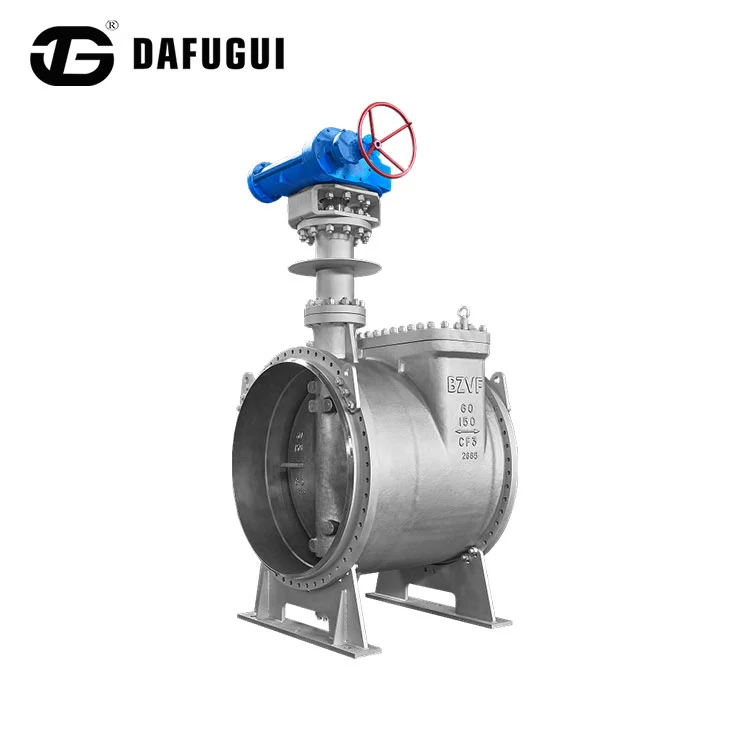

Válvula de mariposa de baja temperatura

Las válvulas de mariposa de baja temperatura Dafugui cuentan con un sello suave, una estructura de mariposa y una conexión de brida. Permiten un flujo bidireccional y son adecuados para medios como barro y polvo. Actualmente ofrecemos una gama completa de tamaños y diámetros para satisfacer sus necesidades. Para obtener más información o personalizar válvulas de mariposa adecuadas para entornos de baja temperatura, contáctenos para obtener más detalles.

Parámetros del producto

Características clave

1. Garantía de sellado criogénico: La superficie de sellado principal de la válvula de mariposa de baja temperatura utiliza un proceso de soldadura de aleación a base de níquel, que soporta temperaturas tan bajas como -196 ℃. Una estructura de sellado de dos etapas compuesta por fuelle y devanado de grafito garantiza una tasa de fuga de no más de 50 ppm. El sistema de sellado dual del vástago de la válvula, combinado con un prensaestopas reforzado con resorte, cumple con los requisitos de sellado a nivel de vacío. Todos los componentes del asiento de la válvula están hechos de acero inoxidable recocido a baja temperatura y se han sometido a pruebas de corrosión intergranular para eliminar el riesgo de deformación por flujo en frío.

2. Diseño de resistencia a la fragilidad criogénica: el cuerpo de la válvula de mariposa de baja temperatura se somete a un tratamiento de estabilización de austenitización criogénica y la placa de mariposa se mecaniza criogénicamente con nitrógeno líquido.

3. Adaptabilidad a un amplio rango de temperatura: la cubierta de válvula extendida forma una barrera de aislamiento contra el frío y, con una camisa de vacío opcional, la estabilidad térmica se puede mantener a -100 ℃. El diseño del asiento de válvula autoajustable en forma de cuña garantiza que la presión de sellado se mantenga por encima de 6,5 MPa incluso con fluctuaciones de temperatura, lo que mejora la confiabilidad del sistema.

4. Registro de verificación de condiciones operativas típicas: Adecuado para unidades de almacenamiento y transporte de nitrógeno líquido y unidades de separación criogénica de etileno, ha demostrado una excelente estabilidad mediante verificación industrial a largo plazo. 5. Proceso de fabricación especial: Cada válvula de mariposa de baja temperatura se somete a 100 pruebas de ciclo criogénico profundo antes de salir de fábrica para garantizar un rendimiento constante.

Instrucciones de uso

1. Tratamiento de preenfriamiento: Antes de usar la válvula de mariposa de baja temperatura, se debe preenfriar utilizando un método de gradiente. Primero, purgue el aire con nitrógeno y enfríe hasta la temperatura de funcionamiento a un ritmo inferior a 30 °C/hora. Está estrictamente prohibida la introducción directa de medios criogénicos para evitar el agrietamiento en frío de la superficie de sellado.

2. Control de dirección de instalación: La marca de dirección de flujo del medio en el cuerpo de la válvula debe ser consistente con la dirección de flujo de la tubería. La instalación inversa de una estructura de una sola excéntrica aumentará la tasa de fuga 10 veces.

Requisitos de mantenimiento

1. Mantenimiento regular

Se recomienda realizar una verificación de la precarga del perno cada 3 meses, una prueba de sellado del fuelle cada 12 meses y una prueba del ciclo criogénico completo cada 2 años.

2. Mantenimiento de emergencia

Se requiere el apagado inmediato en las siguientes situaciones:

* La acumulación de escarcha en la superficie del cuerpo de la válvula supera el 30 % del área de la superficie.

* El retraso en el mal funcionamiento del actuador supera el 50% del valor estándar

* La tasa de fuga del casquillo de relleno supera repentinamente las 1000 ppm
