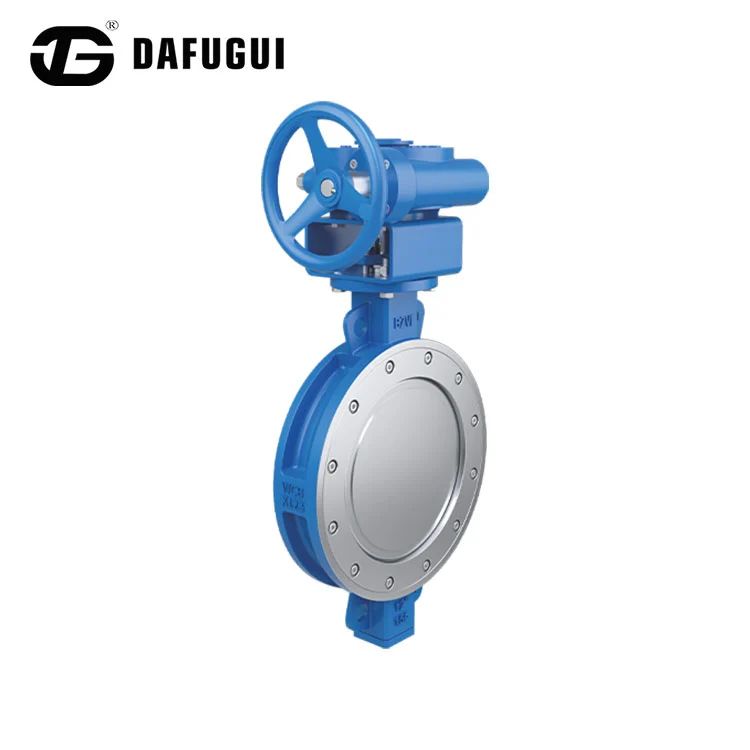

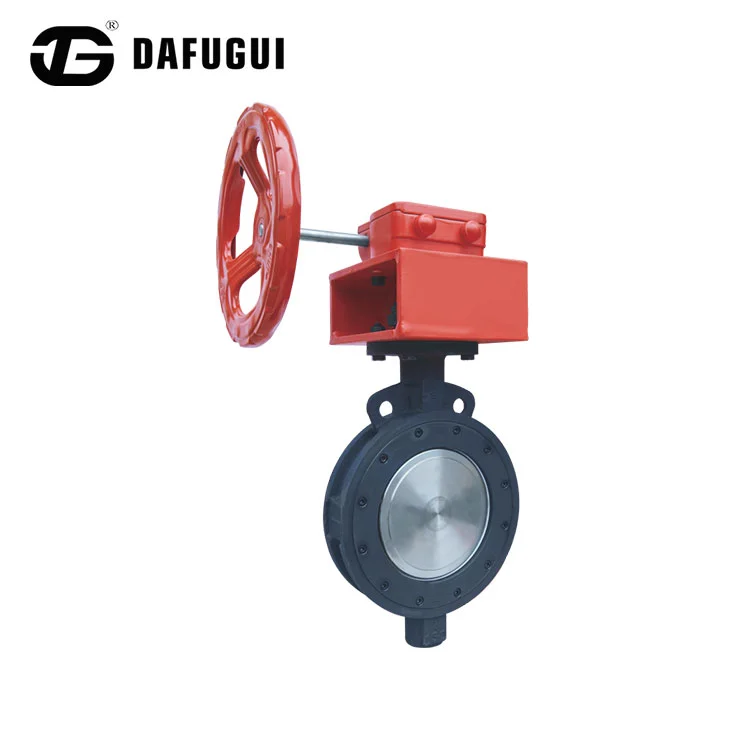

Válvula de mariposa de alto rendimiento

Las válvulas de mariposa de alto rendimiento Dafugui se componen principalmente de cuerpos de válvula, placas de válvula, vástagos de válvula y anillos de sellado, y se utilizan ampliamente en industrias como la petrolera, química, eléctrica y de tratamiento de agua. Nuestras válvulas de mariposa de alto rendimiento cumplen con los estándares de calidad nacionales, cuentan con conexiones de brida, son adecuadas para medios aceitosos y cuentan con un servicio posventa integral. Ofrecemos stock fácilmente disponible. Por favor contáctenos para obtener más información y encontrar las mejores soluciones para usted.

Parámetros del producto

Diferencia con las válvulas de mariposa ordinarias.

En la tecnología de válvulas de mariposa existente, los productos tradicionales utilizan principalmente materiales como caucho y PTFE como estructura de sellado. Sin embargo, debido a sus características de diseño inherentes, estas válvulas de mariposa no pueden cumplir con los estrictos requisitos de alta temperatura, alta presión, resistencia a la corrosión y resistencia al desgaste.

La válvula de mariposa de alto rendimiento más avanzada adopta un diseño de asiento y cuerpo de válvula integrados. La superficie de sellado del asiento de la válvula está recubierta con un material de aleación resistente a la temperatura y a la corrosión, y la placa de la válvula está equipada con anillos de sellado multicapa apilados de forma blanda.

En comparación con las válvulas de mariposa tradicionales, las válvulas de mariposa de alto rendimiento no solo poseen la ventaja principal de la resistencia a altas temperaturas, sino que también son más fáciles de operar, sin pérdida por fricción durante la apertura y el cierre. Al cerrar, el par del mecanismo de transmisión aumenta sincrónicamente, logrando una compensación de sellado precisa, lo que mejora significativamente la confiabilidad del sellado de la válvula de mariposa y extiende efectivamente la vida útil del producto.

Ventajas técnicas

1. El diseño excéntrico doble/triple logra cero fugas

2. Baja fricción y larga vida útil; Con un uso adecuado, la vida útil puede superar los 100. 000 ciclos.

3. Resistente a alta presión y alta temperatura.

4. Baja resistencia al flujo, tamaño pequeño y peso liviano, admite control automatizado.

Nuestras válvulas de mariposa de alto rendimiento ofrecen un rendimiento de sellado muy superior al de las válvulas de mariposa ordinarias, lo que las hace especialmente adecuadas para entornos de alta presión y alta temperatura. Nuestros productos cuentan con cuerpos de válvulas de acero fundido y estructuras de sello duro, y admitimos la personalización de diferentes parámetros para satisfacer sus necesidades específicas.

Clasificación Técnica y Análisis Estructural

Las válvulas de mariposa de alto rendimiento se clasifican en tres tipos según su estructura excéntrica, cada una con sus propios escenarios aplicables:

1. Válvula de mariposa excéntrica simple: el eje de la válvula se desvía de la línea central del cuerpo de la válvula, lo que reduce el desgaste del asiento de la válvula. Adecuado para fluidos de baja presión, temperatura normal y baja corrosión, y sistemas de suministro y drenaje de agua.

2. Válvula de mariposa de doble excéntrica: El eje de la válvula se desvía tanto de la línea central del cuerpo de la válvula como de la línea central de la superficie de sellado, lo que mejora el rendimiento del sellado y reduce el par de operación. Adecuado para condiciones de presión media-alta y temperatura media, como suministro de agua urbana y tratamiento de aguas residuales.

3. Válvula de mariposa triple excéntrica: se agrega una excentricidad angular adicional al diseño de doble excéntrica, logrando una "compresión en forma de cuña" de la superficie de sellado, eliminando la fricción de apertura y logrando cero fugas. Adecuado para medios de alta presión, alta temperatura y altamente corrosivos, como los del petróleo, el gas natural y los procesos químicos.
