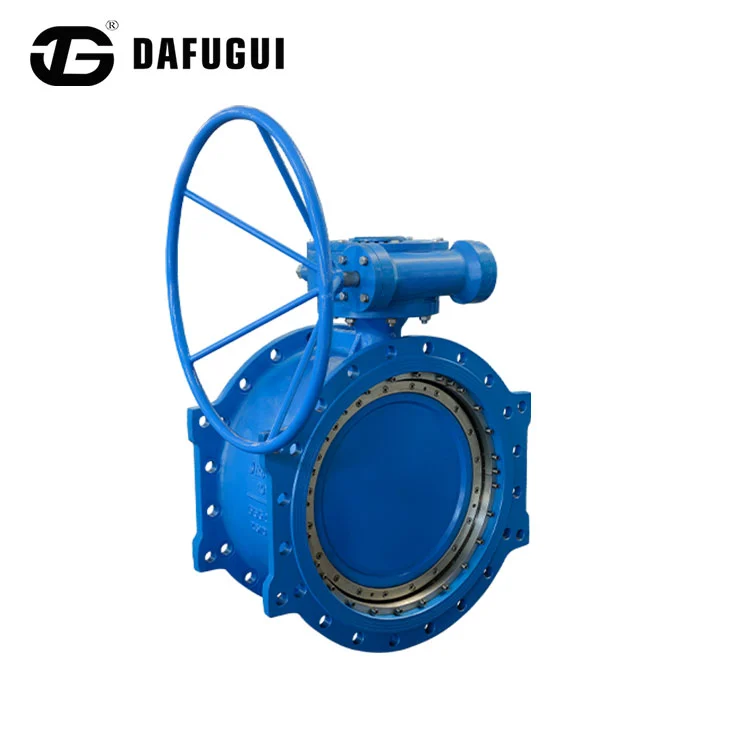

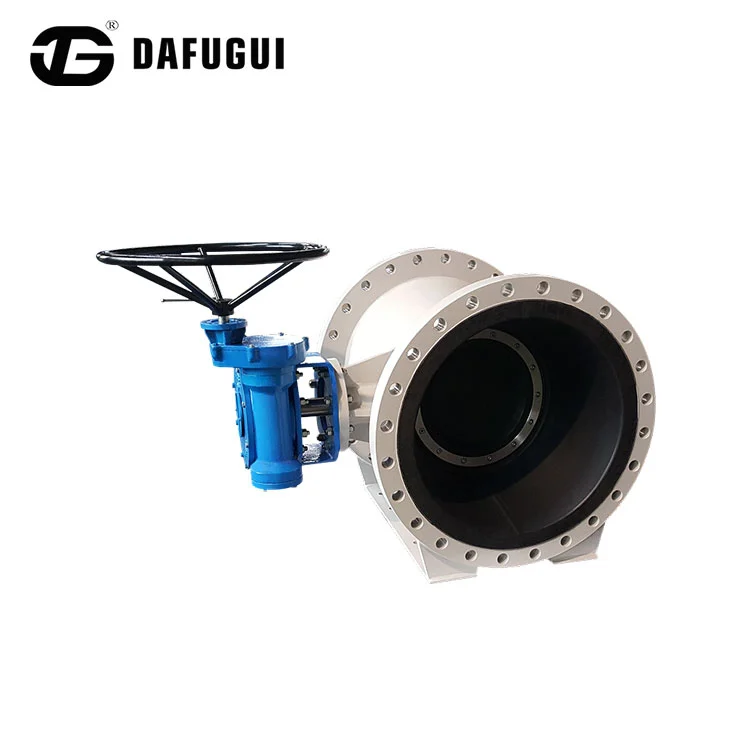

Válvula de mariposa de asiento elástico

Esta válvula de mariposa de asiento elástico Dafugui es de alta calidad y duradera. Utiliza una estructura de sellado de placa compuesta o de metal con metal y logra cero fugas a través de un anillo de sellado flexible de acero inoxidable. Puede mantener un sello hermético y permanecer sin deformarse incluso en condiciones de temperatura alta o baja.

Parámetros del producto

Análisis y problemas

La válvula de mariposa de asiento elástico consta de componentes principales como el cuerpo de la válvula, la placa de la válvula, el vástago de la válvula, el asiento elástico y el anillo de presión.

Estructura y función del anillo de presión: El lado del anillo de presión forma un par de sellado con el cuerpo de la válvula y la brida de la tubería. Los orificios para los pernos están presentes en el lateral; Los pernos se utilizan para apretar el anillo de presión, asegurar el asiento de la válvula e integrarlo con el cuerpo de la válvula para formar la longitud estructural total de la válvula.

Debido a los orificios para pernos en el costado del anillo de presión, se reduce el diámetro efectivo de la superficie de sellado. La mayoría de los usuarios utilizan bridas deslizantes, cuyo diámetro interior nominal es entre 10 y 20 mm mayor. Esto reduce la superficie de sellado efectiva. Si la válvula y la brida de la tubería no están concéntricas durante la instalación, la válvula se desalineará y presionará contra los orificios de los pernos. En este caso, los orificios de los pernos quedarán expuestos dentro del orificio interior de la brida de la tubería, lo que provocará fugas. La fuga se caracteriza porque el medio sale por la parte posterior del anillo de presión.

Precauciones de aceptación

Por razones estructurales, se produjeron fugas durante las pruebas y la aceptación, lo que llevó al usuario a notificar el incumplimiento al fabricante. Sin embargo, después de la comunicación, los productos pasaron la inspección sin problemas y funcionaron sin problemas. Por lo tanto, se brindan las siguientes precauciones para ayudar a los usuarios a comprender y utilizar mejor los asientos elásticos.

1. Cuando pruebe una válvula de mariposa con asiento elástico, colóquela plana con el lado del anillo de presión hacia arriba. Coloque una placa de presión en esta superficie plana que sea aproximadamente del mismo tamaño que el diámetro exterior de la brida y el diámetro de la válvula. Si se utiliza una máquina de prueba de presión, las garras de presión deben presionar contra esta placa de presión para garantizar una distribución uniforme de la presión en el anillo de presión en un lado del cuerpo de la válvula.

2. Cuando se prueban con una brida ciega, las válvulas de mariposa elásticas de sello duro tipo wafer generalmente se prueban usando dos bridas sujetas entre sí. Para las válvulas de mariposa con asiento elástico con bridas, a veces los usuarios solo usan una brida en la parte inferior para atornillar a la válvula. En este caso, los pernos de fijación del anillo de presión del cuerpo de la válvula deben soportar toda la presión del medio.

Los puntos anteriores son problemas comunes que se encuentran durante la instalación. Comprender la estructura de nuestra válvula facilitará la instalación y garantizará el uso correcto de la válvula de mariposa elástica de sello duro.

Aplicaciones y características

La válvula de mariposa de asiento elástico utiliza un anillo de sellado flexible de acero inoxidable montado en el cuerpo de la válvula para lograr una verdadera fuga cero:

1. Sello ajustable, sin fugas durante 100. 000 ciclos;

2. Estructura de sellado especial, sin deformación por tensión en condiciones altas y frías, logrando cero fugas;

3.Estructura excéntrica tridimensional, que abre los sellos inmediatamente y cierra los sellos inmediatamente al contacto;

4. Dispositivo de posicionamiento axial, que resuelve el problema de las fugas fáciles debido al desgaste de la superficie de sellado axial; el actuador se puede instalar en cualquier dirección;

5. Adecuado para uso en tuberías limpias en las industrias alimentaria, farmacéutica y química, así como en protección ambiental industrial, tratamiento de agua, edificios de gran altura y tuberías de suministro y drenaje de agua para abrir, cerrar o regular el flujo de medios.
