¿Qué papel desempeñan las válvulas de mariposa en la regulación del flujo de las tuberías forzadas de las centrales hidroeléctricas?

En una central hidroeléctrica, el agua es el combustible. Se almacena en un depósito, se canaliza a través de una tubería forzada y se dirige a la turbina que genera electricidad. El control de este flujo de agua es fundamental para la eficiencia y seguridad de toda la planta. Si el flujo es demasiado alto, la turbina puede acelerar excesivamente y dañarse. Si el flujo es demasiado bajo, la planta funciona de manera ineficiente. Si es necesario detener el flujo repentinamente, el aumento de presión puede romper la tubería forzada. ElVálvula de mariposaes uno de los componentes clave que hace posible este control. Es una válvula de un cuarto de vuelta que regula el flujo girando un disco dentro de la tubería. En las plantas hidroeléctricas, las válvulas de mariposa se utilizan en la tubería forzada para aislar la turbina, regular el flujo durante el arranque y el apagado y para proporcionar un cierre de emergencia. También se utilizan en sistemas de agua de refrigeración, sistemas de drenaje y otros circuitos auxiliares.

El papel de la válvula de mariposa en la regulación del flujo de las tuberías forzadas es multifacético. Debe proporcionar un cierre hermético cuando está cerrado, baja resistencia cuando está abierto y un control preciso cuando modula. Debe soportar las altas presiones y los grandes diámetros típicos de las aplicaciones de tuberías forzadas. Debe ser fiable, porque un fallo puede provocar daños catastróficos. Y debe estar diseñado para soportar las fuerzas dinámicas del agua, incluidos los aumentos repentinos de presión que se producen cuando la válvula se cierra rápidamente. Este artículo examinará el papel de la válvula de mariposa en la regulación del flujo de la tubería forzada de una planta hidroeléctrica. Cubriremos los principios de diseño, los materiales, los métodos de actuación y las características de rendimiento que hacen que las válvulas de mariposa sean adecuadas para esta exigente aplicación. También proporcionaremos especificaciones detalladas para nuestras válvulas de mariposa de nuestra fábrica en Válvula de tubería Dafugui Co., Ltd.

Tabla de contenido

• 1. ¿Qué es una válvula de mariposa y dónde encaja en una central hidroeléctrica?
• 2. ¿Por qué se prefieren las válvulas de mariposa para el aislamiento de compuertas?
• 3. ¿Cómo maneja una válvula de mariposa los aumentos repentinos de presión y los golpes de ariete?
• 4. ¿Qué materiales y revestimientos garantizan una larga vida útil en servicio de compuerta forzada?
• 5. ¿Qué métodos de actuación se utilizan para las válvulas de mariposa de compuerta forzada?
• 6. ¿Qué especificaciones definen una válvula de mariposa para energía hidroeléctrica?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. ¿Qué es una válvula de mariposa y dónde encaja en una central hidroeléctrica?

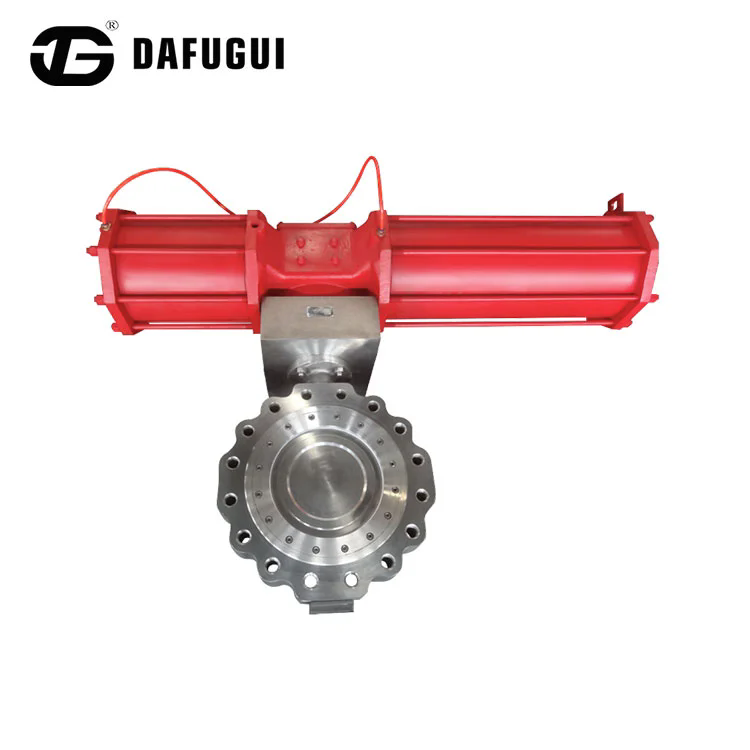

Una válvula de mariposa es una válvula de un cuarto de vuelta que controla el flujo mediante un disco circular montado en un eje giratorio. Cuando la válvula está cerrada, el disco queda perpendicular al flujo, bloqueándolo. Cuando la válvula está abierta, el disco está paralelo al flujo, permitiendo que el agua pase con una resistencia mínima. El disco normalmente está montado en un eje que se extiende a través del cuerpo de la válvula hasta un actuador. El actuador gira el eje 90 grados para abrir o cerrar la válvula. En una central hidroeléctrica, las válvulas de mariposa se utilizan en varios lugares. El más importante es la tubería forzada, donde la válvula aísla la turbina de la fuente de agua. Esta válvula a menudo se denomina "válvula de entrada de turbina" o "válvula de entrada principal". Por lo general, tiene un diámetro grande, que oscila entre 1 metro y 6 metros o más, y debe soportar altas presiones. Otras aplicaciones de las válvulas de mariposa en una planta hidroeléctrica incluyen el sistema de agua de refrigeración, el sistema de drenaje y el sistema de protección contra incendios. La siguiente tabla resume las aplicaciones típicas de válvulas de mariposa en una planta hidroeléctrica.

EnVálvula de tubería Dafugui Co., Ltd., nuestra fábrica fabrica válvulas de mariposa para aplicaciones hidroeléctricas en una variedad de tamaños y presiones nominales. Contamos con amplia experiencia en el suministro de válvulas para compuertas y sistemas auxiliares. Nuestro equipo de ingeniería trabaja en estrecha colaboración con los diseñadores de plantas hidroeléctricas para garantizar que la válvula esté optimizada para las condiciones operativas específicas.

2. ¿Por qué se prefieren las válvulas de mariposa para el aislamiento de compuertas?

Se prefieren las válvulas de mariposa para el aislamiento de tuberías forzadas por varias razones. El primero es su diseño compacto. Una válvula de mariposa tiene una dimensión cara a cara mucho más corta que una válvula de compuerta o una válvula de globo del mismo diámetro. Esto reduce el espacio requerido en la casa de máquinas y el costo de la válvula. La segunda razón es su baja caída de presión cuando están completamente abiertos. El disco de una válvula de mariposa es la única obstrucción en el recorrido del flujo y, cuando está paralelo al flujo, la caída de presión es mínima. Esto es importante para la eficiencia energética, ya que cualquier caída de presión en la tubería forzada representa una pérdida de energía. La tercera razón es su rápido funcionamiento. Una válvula de mariposa se puede abrir o cerrar en cuestión de segundos, lo cual es esencial para el cierre de emergencia. La cuarta razón es su capacidad para manejar diámetros grandes. Las válvulas de mariposa están disponibles en tamaños de hasta 6 metros o más, lo que las hace adecuadas para las compuertas forzadas más grandes. La siguiente tabla compara las válvulas de mariposa con otros tipos de válvulas utilizadas en aplicaciones de compuerta forzada.

En nuestra fábrica fabricamos válvulas de mariposa diseñadas específicamente para el aislamiento de tuberías forzadas. Nuestras válvulas cuentan con un cuerpo robusto, un disco mecanizado con precisión y un sistema de sellado confiable. Utilizamos materiales y revestimientos de alta calidad para garantizar una larga vida útil en el exigente entorno de las tuberías forzadas. Nuestro equipo de ingeniería puede ayudarlo a seleccionar la válvula adecuada para sus condiciones específicas de compuerta.

3. ¿Cómo maneja una válvula de mariposa los aumentos repentinos de presión y los golpes de ariete?

Los aumentos repentinos de presión, también conocidos como golpes de ariete, son uno de los desafíos más importantes en la regulación del flujo de tuberías forzadas. Cuando una válvula se cierra rápidamente, el impulso del agua en la tubería forzada se detiene repentinamente, creando una onda de presión que viaja de regreso a la tubería. Esta onda de presión puede ser muchas veces mayor que la presión de funcionamiento normal y puede causar daños catastróficos a la tubería forzada, la válvula y la turbina. Las válvulas de mariposa están diseñadas para manejar picos de presión mediante una combinación de cierre lento y alivio de picos. El actuador de válvula normalmente está diseñado para cerrar la válvula lentamente, durante un período de 30 segundos a varios minutos, para minimizar el aumento de presión. Además, la válvula puede estar equipada con un sistema de alivio de sobretensiones, como una válvula de derivación o un acumulador, que absorbe el pico de presión. La siguiente tabla resume los métodos utilizados para manejar los aumentos repentinos de presión en las válvulas de mariposa de tubería forzada.

En Dafugui Pipe Valve Co., Ltd., nuestras válvulas de mariposa están diseñadas para manejar los aumentos repentinos de presión típicos de las tuberías forzadas hidroeléctricas. Utilizamos actuadores de alta resistencia que se pueden programar para cierre lento y cierre en dos etapas. También ofrecemos válvulas de derivación y sistemas de alivio de sobretensiones como accesorios opcionales. Nuestro equipo de ingeniería puede analizar las condiciones de sobretensión en su tubería forzada y recomendar las medidas apropiadas de control de sobretensiones.

4. ¿Qué materiales y revestimientos garantizan una larga vida útil en servicio de compuerta forzada?

Los materiales y recubrimientos utilizados en una válvula de mariposa para servicio de tubería forzada deben seleccionarse para soportar las condiciones específicas de la aplicación. Estas condiciones incluyen la calidad del agua (que puede ser agua dulce, agua salada o agua con partículas abrasivas), la presión de funcionamiento y la temperatura. Los materiales del cuerpo más comunes para las válvulas de mariposa de compuerta forzada son hierro fundido, hierro dúctil, acero al carbono y acero inoxidable. El disco suele estar hecho del mismo material que el cuerpo o de un material de mayor calidad para mejorar la resistencia a la corrosión. El eje suele estar hecho de acero inoxidable. El sistema de sellado es crítico. El asiento suele estar hecho de un material resistente, como EPDM o caucho de nitrilo, o de un metal para aplicaciones de alta temperatura o alta presión. La siguiente tabla resume los materiales y recubrimientos utilizados en nuestras válvulas de mariposa de compuerta forzada.

En nuestra fábrica seleccionamos los materiales y recubrimientos para cada Válvula de Mariposa en función de la aplicación específica. Utilizamos piezas fundidas de alta calidad y mecanizado de precisión para garantizar que nuestras válvulas cumplan con las dimensiones y tolerancias requeridas. También ofrecemos una gama de recubrimientos para proteger contra la corrosión y la abrasión. Nuestro objetivo es proporcionar válvulas de mariposa que funcionen de manera confiable durante la vida útil de la planta hidroeléctrica.

5. ¿Qué métodos de actuación se utilizan para las válvulas de mariposa de compuerta forzada?

El accionamiento de una válvula de mariposa de compuerta es una consideración de diseño crítica. El actuador debe proporcionar el par necesario para girar el disco contra la presión del agua y la fricción de los sellos. También debe proporcionar la velocidad y el control necesarios para el modo de funcionamiento específico. Los métodos de actuación más comunes para las válvulas de mariposa de compuerta son eléctricos, hidráulicos y neumáticos. Los actuadores eléctricos utilizan un motor eléctrico y una caja de cambios para girar el eje de la válvula. Se utilizan comúnmente para control de modulación y para aplicaciones donde se requiere un cierre lento y controlado. Los actuadores hidráulicos utilizan presión hidráulica para mover un pistón o una paleta, que hace girar el eje de la válvula. Proporcionan un par elevado y un funcionamiento rápido, lo que los hace adecuados para cierres de emergencia. Los actuadores neumáticos utilizan aire comprimido para mover un pistón o un diafragma. Son menos comunes en aplicaciones de compuerta debido a los altos requisitos de torque. La siguiente tabla compara los métodos de actuación.

En Dafugui Pipe Valve Co., Ltd., nuestras válvulas de mariposa se pueden suministrar con cualquiera de estos métodos de actuación. Trabajamos con nuestros clientes para seleccionar el actuador que mejor se adapte a sus requisitos operativos. También ofrecemos una variedad de opciones de control, que incluyen anulación manual, retroalimentación de posición y control remoto. Nuestro objetivo es proporcionar un paquete completo de válvulas y actuadores que satisfaga las necesidades específicas de la planta hidroeléctrica.

6. ¿Qué especificaciones definen una válvula de mariposa para energía hidroeléctrica?

Las especificaciones clave para una válvula de mariposa hidroeléctrica incluyen el tamaño, la presión nominal, el material del cuerpo, el material del disco, el material del asiento, el método de actuación y el estándar de diseño. La siguiente tabla proporciona un resumen de las especificaciones típicas de nuestras válvulas de mariposa de compuerta forzada.

En nuestra fábrica, fabricamos válvulas de mariposa para cumplir con estas especificaciones y más. Podemos personalizar la válvula para adaptarla a los requisitos específicos del proyecto, incluidos tamaños especiales, materiales especiales y accionamientos especiales. Nuestro equipo de ingeniería puede ayudar con el proceso de selección y proporcionar datos técnicos detallados para su proyecto.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es el tamaño típico de una válvula de mariposa utilizada en una tubería forzada hidroeléctrica?

Respuesta: El tamaño típico de una válvula de mariposa utilizada en una tubería forzada hidroeléctrica varía de 1 metro a 6 metros o más. El tamaño está determinado por el caudal y la caída de presión permitida. Las compuertas más grandes requieren válvulas más grandes. En Dafugui Pipe Valve Co., Ltd., fabricamos válvulas de mariposa de hasta DN6000 y mayores a pedido.

Pregunta 2: ¿Cómo se acciona una válvula de mariposa en una central hidroeléctrica?

Respuesta: Las válvulas de mariposa en las centrales hidroeléctricas suelen ser accionadas por actuadores eléctricos o hidráulicos. Los actuadores eléctricos se utilizan para el funcionamiento normal y la regulación del flujo. Los actuadores hidráulicos se utilizan para cierres de emergencia y para válvulas grandes que requieren un par elevado. La elección depende de las necesidades específicas de la planta.

Pregunta 3: ¿Cuál es la diferencia entre una válvula de mariposa con asiento elástico y una con asiento metálico?

Respuesta: Una válvula de mariposa con asiento elástico utiliza un material de asiento blando, como EPDM o caucho de nitrilo, que proporciona un sello hermético a presiones y temperaturas más bajas. Una válvula de mariposa con asiento de metal utiliza un asiento de metal, que puede soportar temperaturas y presiones más altas, pero puede no proporcionar un sello tan hermético. La elección depende de las condiciones de funcionamiento de la tubería forzada.

Pregunta 4: ¿Cómo se previene el golpe de ariete en una válvula de mariposa de compuerta forzada?

Respuesta: El golpe de ariete se evita cerrando la válvula de mariposa lentamente, durante un período de 30 segundos a varios minutos. El actuador está programado para proporcionar un perfil de cierre controlado. Además, para absorber la onda de presión se pueden utilizar sistemas de alivio de sobretensiones, como válvulas de derivación o tanques de compensación. Nuestro equipo de ingeniería puede analizar las condiciones de sobretensión en su tubería forzada y recomendar las medidas adecuadas.

Pregunta 5: ¿Con qué frecuencia se debe dar mantenimiento a una válvula de mariposa de compuerta forzada?

Respuesta: Una válvula de mariposa de compuerta forzada debe inspeccionarse y mantenerse a intervalos regulares, generalmente anualmente o después de un número específico de ciclos operativos. El mantenimiento debe incluir comprobar el desgaste del asiento, lubricar los cojinetes, probar el actuador y verificar el rendimiento del sellado. El mantenimiento regular garantiza un funcionamiento fiable y prolonga la vida útil de la válvula.

8. Conclusión

Las válvulas de mariposa desempeñan un papel fundamental en la regulación del flujo de las tuberías forzadas de las centrales hidroeléctricas. Proporcionan aislamiento, control de flujo y cierre de emergencia. Se prefieren por su diseño compacto, baja caída de presión, operación rápida y capacidad para manejar diámetros grandes. Están diseñados para soportar las altas presiones y los picos de presión del servicio de tubería forzada. Y se fabrican con materiales y revestimientos que garantizan una larga vida útil en el exigente entorno hidroeléctrico. En Dafugui Pipe Valve Co., Ltd., nuestra fábrica cuenta con la experiencia y el equipo para fabricar válvulas de mariposa que cumplen con los requisitos más exigentes de las plantas hidroeléctricas. Trabajamos estrechamente con nuestros clientes para comprender sus necesidades específicas y proporcionar la solución de válvula óptima. Ya sea que esté construyendo una nueva planta hidroeléctrica o actualizando una existente, podemos proporcionarle las válvulas de mariposa que necesita.

Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para proyectos hidroeléctricos en todo el mundo. Lo invitamos a contactarnos para discutir sus requisitos. Podemos proporcionar muestras, datos técnicos y asistencia de diseño. Permítanos mostrarle cómo nuestras válvulas de mariposa pueden mejorar el rendimiento y la confiabilidad de la regulación de flujo de su tubería forzada.

Póngase en contacto con Dafugui Pipe Valve Co., Ltd. hoypara analizar sus requisitos de válvulas de mariposa para energía hidroeléctrica y descubrir cómo nuestras válvulas pueden satisfacer sus necesidades de regulación de flujo de tubería forzada.
