Válvula de retención del almacenador intermediario de mariposa de la eliminación del golpe de ariete no

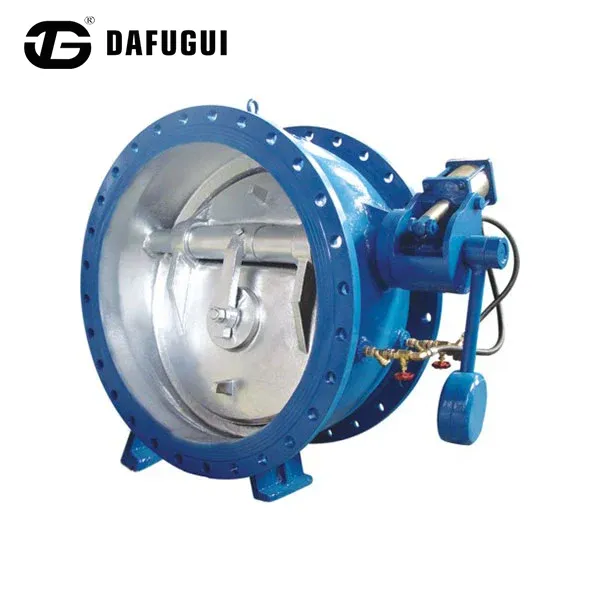

La válvula de retención de mariposa de amortiguación sin golpe de ariete Dafugui está diseñada para proporcionar una prevención de contraflujo estable en sistemas de bombeo donde el cierre rápido de la válvula puede crear cambios de presión transitorios.

Las válvulas de retención tradicionales pueden generar fuerzas de impacto cuando el disco regresa rápidamente a la posición cerrada después de la parada de la bomba. Esta válvula de retención de mariposa utiliza una estructura de cierre controlado para ralentizar el movimiento final del disco antes del asiento, reduciendo el impacto mecánico entre el disco y el asiento de la válvula.

El diseño es adecuado para tuberías de transmisión de agua de larga distancia, estaciones de bombeo, sistemas de agua industriales y aplicaciones que requieren vibración y ruido de funcionamiento reducidos.

Principio de cierre sin golpe

Movimiento controlado del disco

Durante el funcionamiento normal, la presión del fluido hacia adelante mantiene abierto el disco de mariposa con una resistencia mínima al flujo.

Cuando la válvula de retención amortiguadora de mariposa para eliminación del golpe de ariete se detiene o cambia la dirección del flujo:

El disco comienza a cerrarse bajo la fuerza del flujo inverso.

El movimiento de cierre inicial se produce rápidamente para limitar el flujo inverso.

El mecanismo de amortiguación controla la etapa de cierre final.

El disco hace contacto con el asiento gradualmente, reduciendo el impacto de cierre.

Este proceso de cierre de dos etapas ayuda a reducir los cambios repentinos de presión y mejora la estabilidad del servicio de la válvula.

Características clave del diseño

Control de sobretensión por golpe de ariete

El golpe de ariete ocurre cuando el fluido que fluye cambia de velocidad rápidamente, creando ondas de presión dentro de la tubería.

La válvula de retención amortiguadora de mariposa Non Slam ayuda a controlar esta condición al:

Reducir el impacto rápido del disco durante el cierre

Suavizando el proceso de asentamiento final

Reducir la vibración transmitida a tuberías y equipos.

Protección de componentes conectados como bridas, juntas e instrumentos de presión.

La respuesta de presión real depende de la longitud de la tubería, la velocidad del fluido, las características de la bomba y el diseño del sistema.

Funcionamiento silencioso para estaciones de bombeo

En comparación con las válvulas de retención convencionales que pueden crear un ruido de impacto de cierre notable, la estructura de cierre amortiguada proporciona un funcionamiento más suave.

Es adecuado para:

Salas de bombas interiores

Instalaciones de agua urbana

Infraestructura de agua residencial

Plantas industriales que requieren un menor ruido de funcionamiento

Estructura de disco de mariposa para aplicaciones de tuberías grandes

La configuración de mariposa proporciona:

Dimensiones de válvula compactas

Menores requisitos de espacio de instalación

Soluciones adecuadas para tuberías de gran diámetro.

Complejidad de mantenimiento reducida

El paso de flujo aerodinámico ayuda a mantener un movimiento de fluido eficiente en condiciones normales de funcionamiento.

Áreas de aplicación

Guía de selección para proyectos de ingeniería

Al seleccionar una válvula de retención amortiguadora de mariposa con eliminación de golpe de ariete sin golpe, los ingenieros deben considerar:

Parámetros de tubería

Diámetro de la tubería

Velocidad del flujo

Presión de funcionamiento

Capacidad de la bomba

Longitud de la tubería

Condiciones de fluidos

agua limpia

Aguas residuales

agua de refrigeración

Agua de proceso industrial

Requisitos de instalación

Condiciones de instalación horizontal o vertical.

Espacio de mantenimiento disponible

Estándar de brida requerido

Dafugui puede proporcionar recomendaciones de configuración basadas en los datos operativos del proyecto.

Preguntas frecuentes

¿Cómo protege esta válvula de retención de amortiguación de mariposa con eliminación del golpe de ariete contra el llanto de las articulaciones?

Al eliminar los picos repentinos de presión dinámica, mantiene las presiones internas de las tuberías dentro de los umbrales operativos normales, evitando que las juntas de las bridas se relajen o exploten.

¿Puede un cliente solicitar una inspección de un tercero (por ejemplo, SGS, TÜV, BV) antes del envío a fábrica?

Sí, Dafugui habitualmente da la bienvenida a inspectores externos para revisar la documentación de fabricación, presenciar pruebas de presión hidrostática y verificar el cumplimiento del embalaje.

¿Qué opciones existen si un tamaño de válvula personalizado requiere una perforación de brida no estándar?

Nuestro taller de torneado CNC puede mecanizar diseños de orificios para pernos de bridas no estándar de acuerdo con dibujos de ingeniería personalizados presentados durante la realización del pedido.
