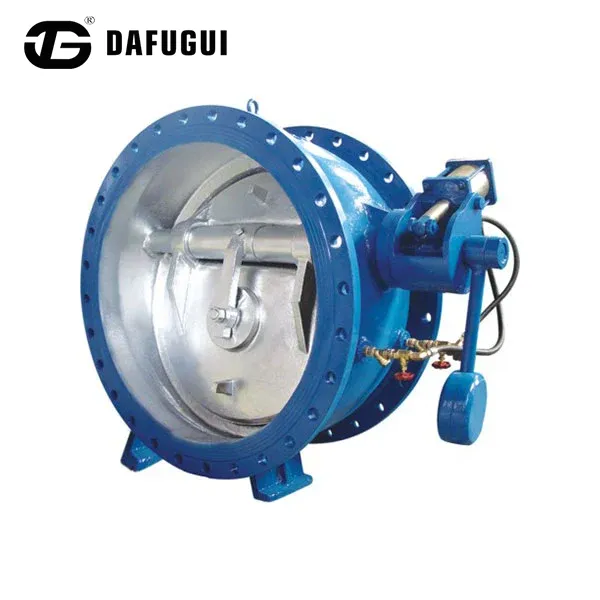

Válvula de retención de amortiguación de mariposa con cilindro de amortiguación hidráulica

Suministrada directamente por el fabricante chino Dafugui, la válvula de retención de mariposa con cilindro de amortiguación hidráulica proporciona un control confiable del reflujo para tuberías municipales e industriales de servicio pesado. Funciona perfectamente en tamaños DN50 a DN1400 y utiliza amortiguación hidráulica de dos etapas para gestionar los aumentos repentinos de presión sin comprometer la eficiencia del sistema.

Fabricada con opciones de cuerpo de hierro dúctil, acero fundido o acero inoxidable, la válvula es adecuada para tuberías de transmisión de agua, sistemas de alcantarillado, redes de circulación de agua de refrigeración y aplicaciones de fluidos industriales. Dafugui proporciona ajustes hidráulicos personalizados según la presión de la tubería, las características de la bomba y los requisitos operativos.

Principio de funcionamiento del control del amortiguador hidráulico

Diseño de cierre de dos etapas

Cuando la válvula de retención de mariposa con cilindro de amortiguación hidráulica se detiene o cambia la dirección del flujo, el disco de la válvula comienza a cerrarse automáticamente bajo la fuerza del flujo inverso.

Durante la primera etapa, aproximadamente entre el 70% y el 80% del recorrido del disco se completa rápidamente para evitar un flujo inverso excesivo.

Durante la segunda etapa, el cilindro amortiguador hidráulico externo controla el movimiento de cierre final, permitiendo que el disco se acerque gradualmente al asiento de la válvula.

Mecanismo de amortiguación del cilindro hidráulico

El cilindro hidráulico funciona mediante desplazamiento controlado de aceite. A medida que el eje de la válvula gira hacia la posición de cierre, el movimiento del pistón fuerza el aceite hidráulico a través de un canal de estrangulamiento ajustable.

Esto crea una resistencia ajustable, lo que ralentiza la velocidad de cierre final y ayuda a reducir las fluctuaciones de presión dentro del sistema de tuberías.

Rendimiento de reducción del golpe de ariete

Al controlar la fase de cierre final, el mecanismo de amortiguación hidráulica ayuda a minimizar la interrupción repentina del flujo y reduce el riesgo de daños repentinos de presión en tuberías de larga distancia.

Estándares de diseño y cumplimiento

Características clave

Control de cierre hidráulico ajustable

El cilindro hidráulico de montaje lateral permite a los ingenieros ajustar la velocidad de cierre según la longitud de la tubería, las características de apagado de la bomba y la presión de operación.

Esto hace que la válvula sea adecuada para diferentes redes de suministro de agua y sistemas de fluidos industriales que requieren un rendimiento de cierre personalizado.

Protección contra reflujo sin golpes

El mecanismo de cierre controlado reduce el impacto repentino del disco contra el asiento de la válvula, lo que ayuda a prolongar la vida útil y mantener el funcionamiento estable de la tubería.

Estructura de válvula de mariposa de servicio pesado

El diseño del disco de mariposa proporciona dimensiones compactas, menores requisitos de espacio de instalación y operación confiable en sistemas de tuberías de gran diámetro.

Múltiples opciones de materiales

Dafugui suministra diferentes materiales de carrocería y componentes internos según las condiciones de aplicación:

• Hierro dúctil GGG40/GGG50 para aplicaciones generales de agua
• WCB de acero fundido para sistemas industriales de mayor presión
• Acero inoxidable CF8/CF8M para entornos con medios corrosivos

Control de calidad y pruebas

Cada DafuguiVálvula de retención de mariposase somete a procedimientos de inspección antes del envío:

Prueba de carcasa hidrostática

Los cuerpos de las válvulas se prueban bajo presión hidráulica de acuerdo con los requisitos API 598 para verificar la resistencia estructural y la resistencia a la presión.

Prueba de fugas del asiento

Se realizan pruebas de sellado bidireccional para confirmar la estanqueidad de la válvula y evitar un reflujo no deseado.

Inspección dimensional

Los componentes críticos, incluidos los ejes de válvulas, las superficies de sellado de los discos y las dimensiones de las bridas, se inspeccionan utilizando equipos de medición de precisión.

Inspección de revestimiento

Se mide el espesor del revestimiento epoxi interno y externo para garantizar el rendimiento de protección contra la corrosión.

Aplicaciones industriales

Sistemas municipales de suministro de agua

Instalada después de las estaciones de bombeo y a lo largo de las tuberías de transmisión, la válvula ayuda a controlar el flujo inverso y reducir las fluctuaciones de presión durante el apagado de la bomba.

Tuberías de Tratamiento y Transferencia de Aguas Residuales

Adecuado para sistemas de aguas residuales donde se requiere una prevención confiable del reflujo y una protección resistente a la corrosión.

Sistemas de agua de refrigeración de plantas de energía

Se utiliza en tuberías de circulación de agua de refrigeración para proteger bombas y mantener una dirección de flujo estable.

Tuberías de procesos industriales

Aplicable para agua industrial, aguas residuales tratadas y otros sistemas de líquidos no agresivos que requieren un cierre controlado de válvula.

Ventajas de la fabricación de Dafugui

Capacidad de mecanizado de precisión

Dafugui utiliza equipos de mecanizado CNC para procesar cuerpos de válvulas, ejes, discos y componentes de sellado, manteniendo la precisión dimensional y la consistencia del ensamblaje.

Ajuste hidráulico personalizado

Los parámetros del cilindro hidráulico se pueden configurar según:

• Longitud de la tubería
• Capacidad de la bomba
• Presión estática
• Velocidad del flujo
• Hora de cierre requerida

Fabricación integrada y control de calidad

La fundición de válvulas, el mecanizado, la inspección de ensamblaje, las pruebas de presión y la inspección de recubrimiento se controlan a través de un proceso de fabricación integrado.

Especificaciones técnicas

Preguntas frecuentes

¿Cómo mejora un cilindro de amortiguación hidráulica una válvula de retención de mariposa?

Una válvula de retención de mariposa con cilindro de amortiguación hidráulica controla la velocidad de cierre final del disco de la válvula. En comparación con los métodos de cierre mecánico convencionales, proporciona resistencia ajustable durante el recorrido final, lo que ayuda a reducir los cambios repentinos de presión causados ​​por el cierre rápido de la válvula.

¿Se puede ajustar la velocidad de cierre hidráulico después de la instalación?

Sí. El sistema hidráulico puede equiparse con componentes de estrangulación ajustables, lo que permite al personal de mantenimiento modificar las características de cierre de acuerdo con las condiciones operativas reales de la tubería.

¿Qué materiales están disponibles para aplicaciones corrosivas?

Dafugui ofrece componentes CF8/CF8M de acero inoxidable y opciones de revestimiento resistente a la corrosión para aplicaciones que involucran aguas residuales, fluidos industriales o entornos que requieren una mayor protección contra la corrosión.

¿Qué documentos de inspección están disponibles para los pedidos de exportación?

Dafugui puede proporcionar registros de inspección, informes de pruebas de presión, documentación de materiales y soporte de inspección de terceros de acuerdo con los requisitos del proyecto del cliente.
