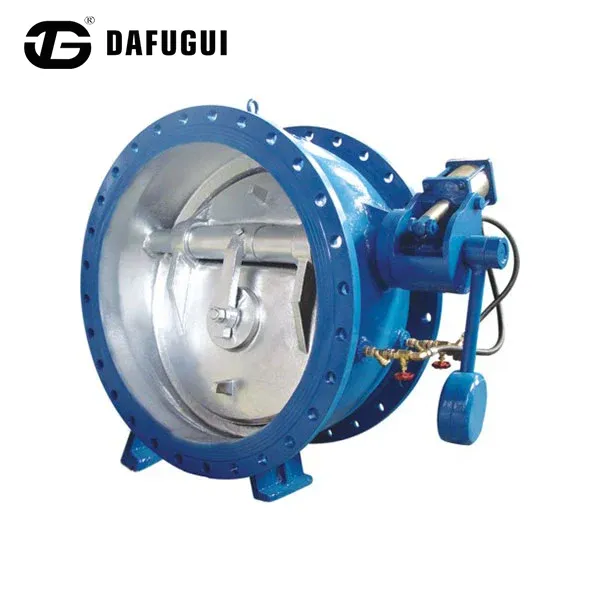

Válvula de retención de mariposa de placa doble con sistema de amortiguación hidráulico

Compre unidades de válvula de retención de mariposa de placa doble con sistema de amortiguación hidráulica directamente del fabricante chino Dafugui para mejorar la eficiencia de las tuberías. Combinando un tamaño de oblea compacto con un mecanismo de amortiguación hidráulica interna, esta válvula robusta gestiona la vibración de la línea en redes de servicios públicos de 1,0 a 2,5 MPa al tiempo que reduce el peso de la instalación.

Diseño estructural y ventajas operativas

Construcción compacta tipo oblea

La válvula de retención de mariposa de placa doble con diseño de cuerpo con sistema de amortiguación hidráulica permite la instalación entre bridas de tubería, lo que reduce la longitud total de instalación en comparación con las válvulas de retención de tipo oscilante tradicionales.

Los beneficios incluyen:

Requisitos de espacio de instalación reducidos

Menor peso de válvula para tuberías de gran diámetro

Mantenimiento más sencillo en diseños de equipos compactos

Adecuado para sistemas modulares y de plataforma de bomba

Diseño de control de flujo de placa doble

La válvula utiliza dos placas semicirculares independientes conectadas a través de un eje de bisagra central.

Durante el flujo normal:

La presión del fluido empuja las placas para abrirlas.

El diseño de disco dividido proporciona una ruta de flujo equilibrada.

El movimiento inferior del disco ayuda a reducir la resistencia a la apertura.

Durante el flujo inverso:

Los resortes ayudan a un cierre inicial rápido.

El sistema de amortiguación hidráulica controla el movimiento final del asiento.

El cierre controlado ayuda a reducir las fluctuaciones de presión causadas por un cierre repentino.

Cumplimiento de estándares y diseño

Guía de selección de materiales para condiciones operativas

Ventaja de la marca Dafugui: certificaciones y garantía de calidad

• Triple Acreditación ISO:Dafugui opera bajo los marcos certificados ISO 9001 (Gestión de Calidad), ISO 14001 (Medio Ambiente) e ISO 45001 (Seguridad Ocupacional) para garantizar una calidad de fabricación constante.

• Cumplimiento del mercado global:Los productos cuentan con la certificación CE europea para libre circulación en los mercados industriales de la UE y cumplen con rigurosos estándares API para sistemas internacionales de control de fluidos de petróleo y gas.

• 100% Trazabilidad en Fábrica:Cada válvula de retención de mariposa de placa doble con sistema de amortiguación hidráulica presenta números de calor estampados y códigos de identificación de materiales vinculados a informes de pruebas de materiales (MTR) EN 10204 3.1 completos.

Protocolos de inspección de calidad

• Prueba de carcasa hidrostática:Probado a una presión de trabajo de 1,5x para verificación del sonido estructural.

• Prueba de asiento de alta presión:Probado con una calificación de 1,1x para confirmar el sellado hermético.

• Inspección de alineación de placas y tensión del resorte:Comprobado para garantizar un cierre equilibrado de la placa sin ataduras.

• Auditorías visuales y de superficie:Verificado libre de agujeros de arena, porosidad o rebabas de mecanizado.

Especificaciones técnicas

Preguntas frecuentes

¿Se puede instalar esta válvula de retención de mariposa de placa doble con sistema de amortiguación hidráulica en tramos de tubería verticales?

Sí, se puede instalar en líneas verticales con flujo ascendente. Los resortes de torsión ayudan al cierre inicial de la placa antes de que comience la inversión del flujo, lo que garantiza un cierre rápido y sin golpes.

¿Por qué se prefiere un diseño de placa doble a una válvula de disco único en patines con espacio limitado?

La configuración de placa doble divide el área de flujo a la mitad, lo que reduce drásticamente la distancia de recorrido del disco y el peso de la válvula, al tiempo que permite un perfil del cuerpo cara a cara mucho más corto.

¿Cómo prueba Dafugui la estanqueidad del asiento antes de enviar los productos desde la fábrica?

Cada válvula se somete a pruebas de cuerpo hidrostático en fábrica a 1,5 veces la presión nominal y pruebas de sellado hermético del asiento a 1,1 veces la presión nominal según las normas ISO 5208.
