Válvula de retención de cojín de mariposa con absorción de impactos de alta resistencia
  • Válvula de retención de cojín de mariposa con absorción de impactos de alta resistenciaVálvula de retención de cojín de mariposa con absorción de impactos de alta resistencia

Válvula de retención de cojín de mariposa con absorción de impactos de alta resistencia

El equipo duradero de válvula de retención de cojín de mariposa con absorción de impactos y servicio pesado, suministrado por el fabricante chino Dafugui, controla los choques severos de fluidos en redes industriales. Construida con un asiento acolchado reforzado, esta válvula directa de fábrica asegura las líneas de bombeo de alta presión.
    Solución de válvula de retención industrial

    Válvula de retención de cojín de mariposa con absorción de impactos de alta resistencia para sistemas de tuberías industriales

    La válvula de retención de cojín mariposa con amortiguación de impactos de servicio pesado Dafugui está diseñada para entornos exigentes de control de fluidos donde las variaciones frecuentes de presión y la alta velocidad del flujo requieren una protección mecánica mejorada.

    En comparación con las válvulas de retención de mariposa convencionales, este diseño incorpora un cuerpo de válvula reforzado, un conjunto de eje de alta resistencia y una estructura de amortiguación cerca del área de sellado. Durante condiciones de flujo inverso, el mecanismo de amortiguación absorbe parte del impacto de cierre del disco, lo que ayuda a reducir la tensión mecánica en los componentes de la válvula y los sistemas de tuberías conectados.

    La válvula admite configuraciones de acero fundido, acero inoxidable y hierro dúctil según la presión de funcionamiento, las características del fluido y los requisitos de corrosión. Explora nuestrorango de válvulas de retenciónycategorías de válvulas industriales.

    Heavy Duty Shock Absorbing Butterfly Cushion Check Valve
    Construcción y función

    Construcción resistente y diseño de absorción de impactos

    01

    Estructura del cuerpo de válvula reforzada

    El cuerpo de la válvula de retención de cojín mariposa con absorción de impactos de servicio pesado utiliza un mayor espesor de pared y un diseño de fundición optimizado para mejorar la resistencia contra:

    • Vibración de tubería
    • Ciclos de presión
    • Estrés mecánico externo
    • Cargas de expansión térmica

    Las áreas críticas del cuerpo se pueden inspeccionar mediante verificación dimensional y pruebas no destructivas de acuerdo con los requisitos del proyecto.

    Sistema de absorción de impactos del asiento acolchado

    Se instala una estructura de cojín reforzada detrás del área de sellado para absorber la energía del impacto de cierre cuando el disco se acerca a la posición del asiento.

    El sistema de amortiguación ayuda a:

    • Reducir el impacto del asiento del disco
    • Menor transmisión de vibraciones
    • Proteger el eje y los componentes de sellado.
    • Mejorar la estabilidad operativa en condiciones de ciclos frecuentes

    Conjunto de eje y cojinete de alta resistencia

    El eje de la válvula está fabricado con materiales de acero inoxidable, incluidas las opciones 410, 304 o 316.

    Las dimensiones del eje sobredimensionadas combinadas con bujes de bronce o revestidos de PTFE proporcionan:

    • Rotación suave del disco
    • Desgaste mecánico reducido
    • Resistencia mejorada contra cargas de presión diferencial.

    Opciones de materiales para diferentes condiciones de servicio

    La válvula admite configuraciones de acero fundido, acero inoxidable y hierro dúctil. La selección final del material debe basarse en la presión de operación, las características del fluido, los requisitos de corrosión y las especificaciones del proyecto.

    Referencia de selección

    Guía de aplicaciones industriales

    02
    Industria Condición de funcionamiento Configuración recomendada Beneficio
    Central Térmica Circulación de agua de refrigeración, ciclos de presión. Cuerpo WCB + embellecedor de acero inoxidable. Durabilidad mejorada bajo operación repetida
    Procesamiento químico Fluidos industriales corrosivos CF8M / CF3M acero inoxidable Resistencia a la corrosión mejorada
    Deshidratación Minera Agua abrasiva de alto flujo Cuerpo de hierro dúctil + moldura resistente al desgaste Riesgo de erosión reducido
    Sistema de agua industrial Tuberías de descarga de bombas Estructura de cojín resistente Impacto hidráulico reducido

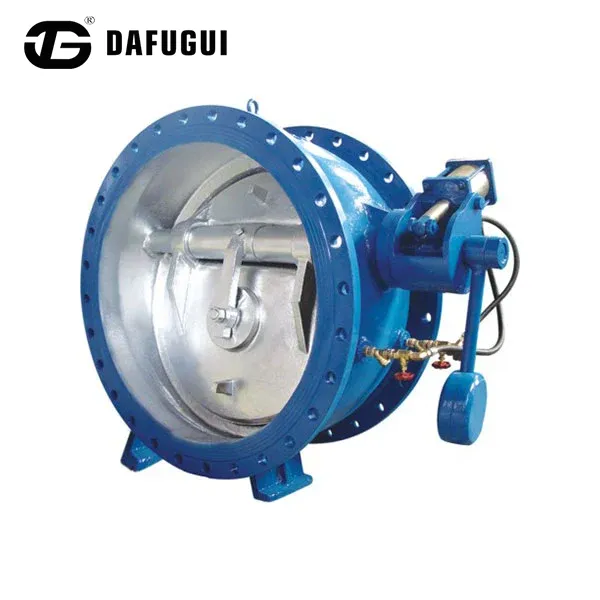

    Butterfly Buffer Check Valve
    Datos del producto

    Especificaciones técnicas

    03

    Las siguientes especificaciones se reproducen a partir de la información del producto suministrada. Confirme la redacción técnica y los estándares aplicables con el equipo del proyecto antes de la selección final del equipo.

    potencia nominal 1,0-2,5 billones de hexadecimal
    Diámetro nominal 50-1400 milímetros
    Temperatura de trabajo 0-80°C
    Servicio aplicable Agua nativa, agua de estanque, etc.
    material del cuerpo Material del cuerpo: Hierro con tinta esférica, hierro o acero disponibles
    Método de conexión Conexión legal
    Posición de Ansou Tubo de salida Suihan
    Soporte Dafugui

    Ventaja de la marca Dafugui: servicio posventa y orientación técnica

    La documentación técnica y el soporte de servicio están disponibles para ayudar a los clientes a coordinar la instalación, la puesta en servicio y el mantenimiento continuo.

    Manuales técnicos completos

    Cada envío de válvula de retención de cojín mariposa con absorción de impactos de servicio pesado incluye planos de ingeniería completos, diagramas de secuencia de torsión de apriete de pernos y manuales de mantenimiento del amortiguador.

    Consulta de alineación remota y en sitio

    Nuestro equipo de ingeniería brinda soporte de configuración de video y consulta técnica para ayudar a los equipos de proyectos de los clientes durante la instalación y puesta en servicio en el campo.

    Inventario de repuestos de respuesta rápida

    Mantenemos un almacén abastecido de componentes internos, sellos y ejes críticos, lo que permite un envío global rápido para minimizar el tiempo de inactividad del cliente.

    Preguntas sobre el producto

    Preguntas frecuentes

    ¿Qué mantenimiento requiere el cojín interno amortiguador a lo largo del tiempo?

    La zona acolchada requiere un cuidado de rutina mínimo. Generalmente es suficiente inspeccionar los sellos de los asientos y las empaquetaduras del eje durante los cambios anuales programados de mantenimiento de la planta.

    ¿Esta válvula de retención de cojín mariposa amortiguadora de servicio pesado resiste la erosión de fluidos a alta velocidad?

    Sí, la ruta del flujo interno está optimizada para minimizar la turbulencia y los bordes de sellado críticos se pueden recubrir con aleaciones de revestimiento duro como Stellite para condiciones abrasivas severas.

    ¿Qué tan rápido responde el equipo de servicio técnico de Dafugui a las consultas de campo?

    Nuestro dedicado grupo de ingeniería posventa evalúa las consultas de campo y brinda orientación técnica o soporte de diagnóstico dentro de las 24 horas.
