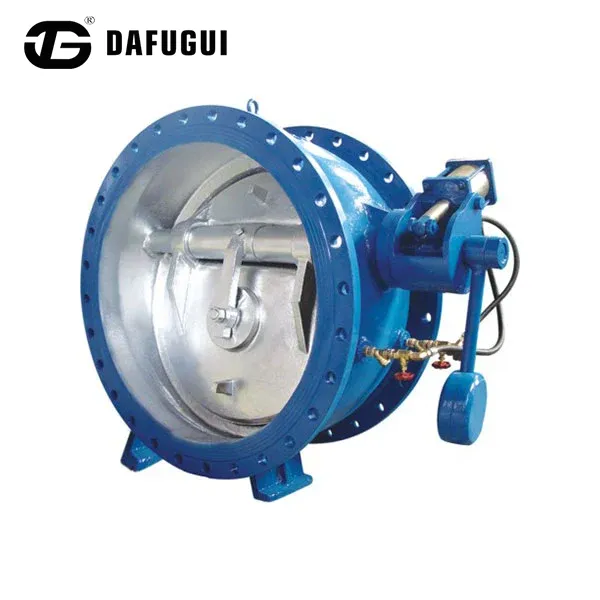

Válvula de retención amortiguadora de mariposa de contrapeso con mecanismo de cierre lento

La válvula de retención amortiguadora de mariposa de contrapeso Dafugui con mecanismo de cierre lento combina la fuerza de cierre asistida por gravedad con tecnología de amortiguación hidráulica para lograr un cierre estable sin golpe sin fuente de alimentación externa.

Cuando el funcionamiento de la bomba se detiene inesperadamente, el contrapeso genera un par de cierre inicial para impulsar el disco de la válvula hacia la posición cerrada. Durante la etapa de cierre final, el dispositivo de amortiguación hidráulica controla la velocidad de movimiento del disco, reduciendo la interrupción repentina del flujo y ayudando a minimizar los efectos del golpe de ariete.

Fabricada en las instalaciones de producción de válvulas de Dafugui, la válvula admite configuraciones de materiales de hierro dúctil, acero fundido y acero inoxidable para diferentes medios de tubería y condiciones operativas.

Principio de funcionamiento y control de cierre lento

Cierre de contrapeso asistido por gravedad

Se instala un brazo de contrapeso externo en el eje de la válvula para proporcionar un par de cierre continuo a través de la fuerza gravitacional. A diferencia de los actuadores controlados eléctricamente, la válvula de retención de mariposa de contrapeso con mecanismo de cierre lento funciona automáticamente durante un corte de energía o un apagado de emergencia de la bomba.

La posición del contrapeso se puede ajustar a lo largo del brazo de palanca para modificar las características de cierre según la presión de la tubería, la velocidad del flujo y los requisitos de instalación.

Amortiguación hidráulica para cierre controlado

Durante la etapa de cierre inicial, el disco de la válvula se mueve rápidamente bajo la fuerza del flujo inverso y la acción del contrapeso.

Cuando el disco se acerca a la posición de asiento, el cilindro de amortiguación hidráulica controla la velocidad de cierre final regulando el flujo de aceite a través del sistema de aceleración interna.

Este proceso de cierre de dos etapas ayuda a:

Reducir el impacto del disco de la válvula contra el asiento.

Minimizar la fluctuación de presión

Mejorar la vida útil de los componentes de sellado

Reducir la vibración en grandes sistemas de tuberías

Ventaja de la marca Dafugui: ventaja competitiva sobre sus pares

• Sinergia del Clúster Industrial:Ubicada en el distrito de Longwan, Wenzhou, la ciudad Valve de China, y a solo 3 km del aeropuerto de Wenzhou, Dafugui se beneficia de una cadena de suministro local inigualable y rutas de envío internacionales eficientes.

• Instalación de fabricación integrada de 5.000 m²:El mecanizado de fundición de carcasas, el acabado CNC, la soldadura automatizada y las pruebas de presión bajo un mismo techo nos permiten eliminar los márgenes de beneficio de los intermediarios y ofrecer precios competitivos directos de fábrica.

• Inversión en maquinaria avanzada:Utilizando centros de mecanizado de moldes a gran escala, tornos CNC de alta precisión y líneas de soldadura automatizadas, Dafugui mantiene una mayor precisión de producción y plazos de entrega más cortos que los talleres de ensamblaje regionales.

Especificaciones técnicas

Inspección y pruebas de calidad

Cada válvula de retención amortiguadora de mariposa de contrapeso Dafugui con mecanismo de cierre lento se somete a procedimientos de inspección antes del envío:

Prueba de presión hidrostática

Los cuerpos de las válvulas se prueban bajo presión hidrostática de acuerdo con las normas aplicables para verificar la resistencia a la presión y la integridad estructural.

Prueba de fugas del asiento

El rendimiento del sellado se verifica en condiciones de presión nominal para confirmar un rendimiento de cierre confiable.

Prueba de rendimiento de amortiguación hidráulica

Se inspeccionan la carrera de cierre y las características de amortiguación para garantizar el funcionamiento suave del mecanismo de cierre lento.

Inspección dimensional

Componentes críticos que incluyen:

Eje de válvula

Posición del disco

Dimensiones de brida

Varillaje de contrapeso

se miden antes del montaje final.

Preguntas frecuentes

¿Qué sucede si un corte de energía detiene inesperadamente las bombas principales?

El mecanismo de contrapeso cae automáticamente por gravedad cuando se detiene el flujo de avance, iniciando un cierre inmediato sin requerir electricidad externa ni intervención manual.

¿Se puede utilizar la válvula de retención de mariposa de contrapeso con mecanismo de cierre lento en tuberías de agua cruda sin tratar?

Sí, cuando está equipado con un cuerpo de hierro dúctil recubierto de epoxi y un eje de acero inoxidable, maneja agua cruda de río y aguas pluviales que contienen sólidos suspendidos suaves sin pegarse.

¿Cómo se comparan los precios de Dafugui con los de los proveedores de válvulas europeos?

Al aprovechar el ecosistema industrial maduro de Wenzhou y las operaciones de fábrica integradas, Dafugui ofrece paquetes de válvulas que cumplen con CE y API con tiempos de entrega y costos de adquisición significativamente reducidos.
