¿Son las bridas con cuello soldado de acero inoxidable la mejor opción para sistemas de tuberías de alta presión?

estaiBridas con cuello soldado de acero sin soldadurason ampliamente reconocidos por su resistencia, durabilidad y confiabilidad superiores en sistemas de tuberías de alta presión y alta temperatura. Esta guía completa explora sus ventajas de diseño, grados de materiales, estándares de fabricación, comparación con otros tipos de bridas, aplicaciones industriales, mejores prácticas de instalación y pautas de mantenimiento. Ya sea ingeniero, gerente de adquisiciones o contratista industrial, este artículo lo ayudará a comprender por qué las bridas con cuello soldado siguen siendo la solución preferida para sistemas de tuberías críticos.

Tabla de contenido

1. ¿Qué son las bridas con cuello soldado de acero inoxidable?
2. Características de diseño y ventajas estructurales
3. Grados y estándares de materiales
4. Cuello soldado frente a otros tipos de bridas
5. Aplicaciones industriales
6. Proceso de fabricación y control de calidad.
7. Mejores prácticas de instalación
8. Mantenimiento e inspección
9. Cómo seleccionar la brida con cuello para soldar adecuada
10. Preguntas frecuentes

1. ¿Qué son las bridas con cuello soldado de acero inoxidable?

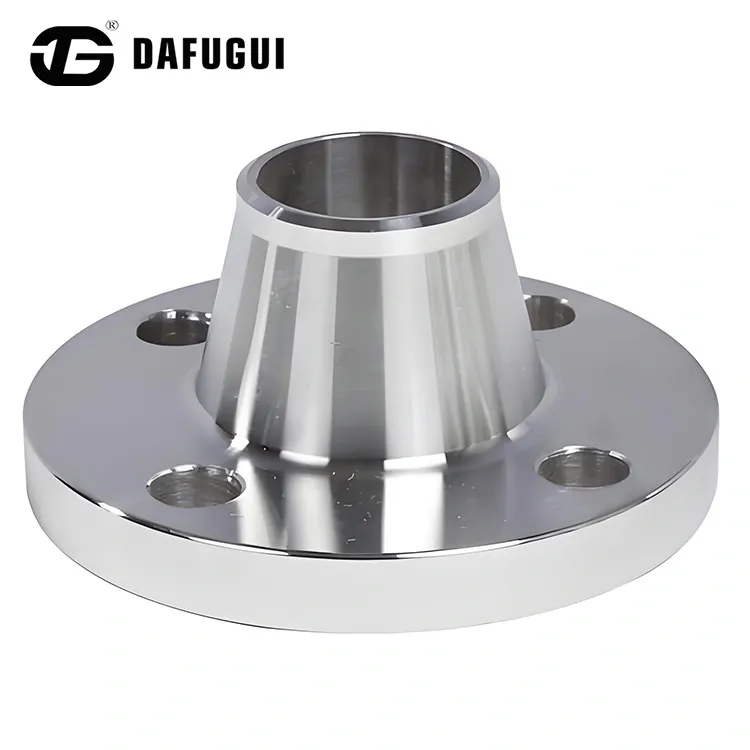

Las bridas con cuello soldado de acero inoxidable son bridas para tuberías diseñadas con un cubo cónico largo que pasa gradualmente del espesor de la brida al espesor de la pared de la tubería. Están soldados a tope a la tubería, lo que proporciona una conexión fuerte y sin costuras que reduce la concentración de tensiones.

A diferencia de las bridas deslizables, las bridas con cuello soldado están diseñadas para entornos exigentes donde hay alta presión, temperaturas extremas y cargas cíclicas. Su cubo cónico distribuye la tensión de manera uniforme, minimizando el riesgo de grietas y fallas mecánicas.

• Conexión soldada a tope para máxima resistencia
• Buje cónico largo para distribución de tensión
• Excelente para sistemas de alta presión y alta temperatura.
• Cumple con estándares internacionales como ASME y ANSI

2. Características de diseño y ventajas estructurales

2.1 Diseño de cubo cónico

La característica definitoria de una brida con cuello soldado es su cubo cónico. Esta característica permite una transferencia gradual de tensiones desde la brida a la tubería, evitando puntos de tensión localizados.

2.2 Soldadura de penetración total

Debido a que la brida está soldada a tope a la tubería, forma una estructura metálica continua. Esto mejora significativamente la resistencia a la fatiga y la resistencia mecánica.

2.3 Manejo superior de la presión

Las bridas con cuello soldado se usan comúnmente en sistemas clasificados para clases de alta presión, como Clase 300, 600, 900, 1500 e incluso 2500.

3. Grados y estándares de materiales

Las bridas con cuello soldado de acero inoxidable generalmente se fabrican con varios grados de acero inoxidable para cumplir con diferentes requisitos ambientales y de exposición química.

Grados comunes de acero inoxidable

• ASTM A182 F304/F304L
• ASTM A182 F316/F316L
• ASTM A182 F321
• ASTM A182 F347

Estándares Internacionales

• ASME B16.5
• ANSI
• ESTRUENDO
• EN 1092-1
• JIS

Elegir el grado correcto garantiza la compatibilidad con medios corrosivos, condiciones de temperatura y requisitos mecánicos.

4. Cuello soldado frente a otros tipos de bridas

En comparación con las bridas deslizantes, las bridas con cuello soldado brindan mayor confiabilidad y una vida útil más larga, particularmente en sistemas dinámicos.

5. Aplicaciones industriales

• Oleoductos y gasoductos
• Plantas Petroquímicas
• Instalaciones de generación de energía
• Sistemas de tratamiento de agua
• Construcción naval y plataformas marinas

En industrias donde la seguridad y el rendimiento son críticos, las bridas con cuello soldado suelen ser la solución preferida.

6. Proceso de fabricación y control de calidad.

Las bridas con cuello soldado de acero inoxidable de alta calidad suelen estar forjadas en lugar de fundidas, lo que garantiza una estructura de grano y propiedades mecánicas superiores.

Pasos de fabricación

1. Inspección de materiales
2. Forja
3. Tratamiento térmico
4. Mecanizado
5. Perforación y Acabado
6. Inspección final

Fabricantes de renombre comoDafuguiimplementar estrictos procedimientos de control de calidad que incluyen controles dimensionales, pruebas de presión y pruebas no destructivas para garantizar el cumplimiento de los estándares internacionales.

7. Mejores prácticas de instalación

• Asegúrese de que la tubería esté correctamente alineada antes de soldar.
• Utilice soldadores calificados para realizar soldaduras a tope.
• Siga los procedimientos de soldadura ASME
• Inspeccionar la integridad de la soldadura mediante END
• Aplique el par de apriete correcto durante el montaje.

La instalación adecuada es esencial para maximizar el rendimiento y la longevidad de la conexión de brida.

8. Mantenimiento e Inspección

La inspección de rutina garantiza la integridad del sistema y previene fallas inesperadas. Los controles periódicos deben incluir:

• Inspección visual de corrosión.
• Medición de espesor por ultrasonidos
• Pruebas de detección de fugas
• Verificación de apriete de pernos

9. Cómo seleccionar la brida con cuello para soldar adecuada

Al seleccionar una brida con cuello soldado de acero inoxidable, considere:

• Requisitos de clase de presión
• Temperatura de funcionamiento
• Ambiente de corrosión
• Tamaño y horario de la tubería.
• Cumplimiento de las normas del proyecto.

Trabajar con proveedores experimentados como Dafugui le garantiza recibir productos que cumplan con los requisitos técnicos y comerciales.

10. Preguntas frecuentes (FAQ)

P1: ¿Por qué las bridas con cuello soldado son mejores para sistemas de alta presión?

Debido a su cubo cónico y su soldadura de penetración total, distribuyen la tensión de manera uniforme y resisten la falla por fatiga.

P2: ¿Cuál es la diferencia entre las bridas con cuello soldado de acero inoxidable 304 y 316?

El acero inoxidable 316 contiene molibdeno, lo que ofrece una mejor resistencia a la corrosión en ambientes con cloruro en comparación con el 304.

P3: ¿Se pueden reutilizar las bridas con cuello soldado?

En la mayoría de los sistemas de alta presión, no se recomienda la reutilización a menos que se inspeccione y apruebe.

P4: ¿Las bridas con cuello soldado son adecuadas para aplicaciones costa afuera?

Sí, especialmente cuando se fabrica con grados resistentes a la corrosión como 316L.

Conclusión

Las bridas con cuello soldado de acero inoxidable siguen siendo el punto de referencia de la industria en cuanto a resistencia, durabilidad y seguridad en sistemas de tuberías de alta presión. Su diseño superior, resistencia a la corrosión e integridad estructural los hacen indispensables en las industrias de petróleo y gas, petroquímica y energética.

Si busca bridas con cuello soldado de acero inoxidable confiables y de alta calidad fabricadas según estándares internacionales, Dafugui ofrece soluciones integrales adaptadas a los requisitos de su proyecto. Nuestra experiencia en ingeniería, estricto control de calidad y capacidades de suministro global garantizan tranquilidad y rendimiento a largo plazo.

¿Listo para mejorar la confiabilidad de su sistema de tuberías?Contáctenoshoy para discutir los requisitos de su proyecto y recibir una cotización profesional.
