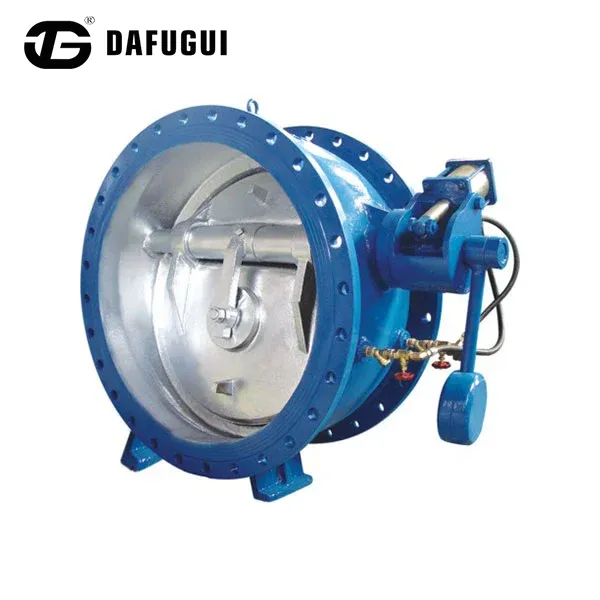

Válvula de retención de amortiguación de mariposa con velocidad de cierre lenta controlada

La válvula de retención de mariposa de cierre lento controlado de Dafugui está diseñada para transmisión de agua municipal, sistemas de circulación industrial y aplicaciones de estaciones de bombeo donde el cierre incontrolado de la válvula puede causar fluctuaciones de presión y tensión mecánica.

La válvula combina una estructura de válvula de retención de mariposa con un sistema de amortiguación hidráulico ajustable. Durante el funcionamiento normal, el disco se abre con baja resistencia al flujo. Cuando se produce un flujo inverso después de apagar la bomba, el dispositivo de amortiguación hidráulica controla la etapa de cierre final, lo que ayuda a reducir el impacto repentino del disco y minimizar los efectos del golpe de ariete.

Fabricadas con componentes mecanizados por CNC, cuerpos de válvula probados a presión y múltiples opciones de conexión de brida, las válvulas Dafugui están disponibles para sistemas de tuberías DN50–DN1400 con presiones nominales de hasta 2,5 MPa.

Control de amortiguación hidráulica ajustable

Ajuste variable del acelerador hidráulico

La válvula de retención amortiguadora de mariposa de velocidad de cierre lenta controlada está equipada con una válvula de aguja ajustable que controla la resistencia al flujo de aceite dentro de la cámara de amortiguación. Al ajustar la apertura del acelerador, los ingenieros de mantenimiento pueden modificar la velocidad de cierre lento de acuerdo con los requisitos reales de la tubería.

Esto permite que las características de cierre de la válvula coincidan con diferentes condiciones del sistema, incluyendo:

Tuberías de transmisión de agua de larga distancia.

Estación de bombeo de alta altura

Líneas de descarga de gran diámetro

Sistemas de agua de refrigeración industriales

Actuación de cierre en dos etapas

La válvula adopta un proceso de cierre de dos etapas:

Etapa de cierre rápido (carrera inicial)

El disco se mueve rápidamente a lo largo de la mayor parte de su ángulo de cierre bajo la fuerza del flujo inverso, lo que reduce la cantidad de movimiento inverso del fluido.

Etapa de cierre lento controlado (carrera final)

A medida que el disco se acerca a la posición del asiento, el cilindro hidráulico aumenta gradualmente la resistencia, ralentizando el movimiento final y reduciendo el impacto mecánico sobre el asiento de la válvula.

Esta secuencia de cierre controlada ayuda a lograr un rendimiento de cierre más suave en comparación con las válvulas de retención convencionales sin sistemas de amortiguación.

Protección del amortiguador hidráulico

La válvula de retención amortiguadora de mariposa con velocidad de cierre lento controlado absorbe parte de la energía de cierre del disco mediante el desplazamiento controlado del aceite. Esto reduce:

Fuerza de impacto del disco de válvula

Vibración de tubería

Fluctuación de presión durante los viajes de la bomba

Tensión mecánica en los componentes de tuberías conectados.

Especificaciones técnicas

Inspección de calidad y pruebas de fábrica

Para garantizar un funcionamiento confiable antes del envío, Dafugui realiza procedimientos de inspección que incluyen:

Prueba de presión hidrostática

Los cuerpos de las válvulas se prueban bajo presión hidráulica de acuerdo con las normas aplicables para verificar la resistencia estructural y el rendimiento del sellado.

Prueba de funcionamiento del cilindro hidráulico

Cada conjunto de amortiguación se verifica para:

Movimiento suave del pistón

Respuesta del acelerador ajustable

Consistencia de la velocidad de cierre

Inspección de precisión dimensional

Componentes críticos que incluyen:

Diámetro del eje

alineación del disco

Dimensiones de mecanizado del asiento

Dimensiones de conexión de brida

son inspeccionados utilizando equipos de medición de precisión.

Inspección de calidad del recubrimiento

Se inspeccionan el espesor del revestimiento protector y la calidad de la superficie para mejorar la resistencia a la corrosión durante el funcionamiento a largo plazo.

Preguntas frecuentes

¿Cómo controla el cilindro hidráulico ajustable la velocidad de cierre de la válvula?

La válvula de retención amortiguadora de mariposa de velocidad de cierre lenta controlada controla la velocidad de cierre regulando el flujo de aceite a través de una válvula de mariposa ajustable. Cambiar la apertura del acelerador modifica la resistencia de amortiguación, lo que permite a los ingenieros ajustar la etapa de cierre final de acuerdo con las condiciones operativas de la tubería.

¿Por qué es importante el cierre lento en grandes tuberías de agua?

Las tuberías de gran diámetro contienen un importante impulso de fluido. El cierre rápido de la válvula puede crear ondas de presión que tensionan las tuberías, las juntas y los equipos. El cierre lento controlado ayuda a reducir estos cambios repentinos de presión durante eventos de parada de la bomba.

¿Puede Dafugui personalizar la válvula según las diferentes condiciones de la estación de bombeo?

Sí. Dafugui puede ajustar las características de amortiguación hidráulica según la longitud de la tubería, el caudal, la presión nominal y los requisitos del proyecto para proporcionar una configuración de válvula adecuada.

¿Qué inspecciones se realizan antes del envío?

Cada válvula se somete a pruebas de presión, inspección dimensional, comprobaciones de la función de amortiguación hidráulica e inspección de calidad del recubrimiento antes de la entrega.
